Производитель - Нанософт разработка
Сделать заказ


Программный продукт  для автоматизированного проектирования электроосвещения промышленных и гражданских объектов



Программный продукт nanoCAD BIM Электро предназначен для автоматизированного проектирования в части силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.

Программный продукт nanoCAD BIM Электро включает в себя профессиональные инструменты проектировщика инженерных систем. Наличие собственного графического ядра делает nanoCAD BIM Электро независимым от других графических систем, а поддержка форматов *.dwg и IFC гарантирует беспрепятственный обмен информацией со смежниками и заказчиками. Основные преимущества программного комплекса: дружественный и интуитивно понятный интерфейс; встроенный Менеджер проекта; широкий перечень настроек, позволяющий подстроить программу под внутренние стандарты предприятия и особенности конкретного проекта; автоматическая маркировка оборудования и кабелей по настраиваемой маске и др.

Область применения

nanoCAD BIM Электро предназначен для автоматизированного выполнения проектов в частях силового электрооборудования (ЭМ), а также внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов строительства.
nanoCAD BIM Электро позволяет решить следующие задачи:

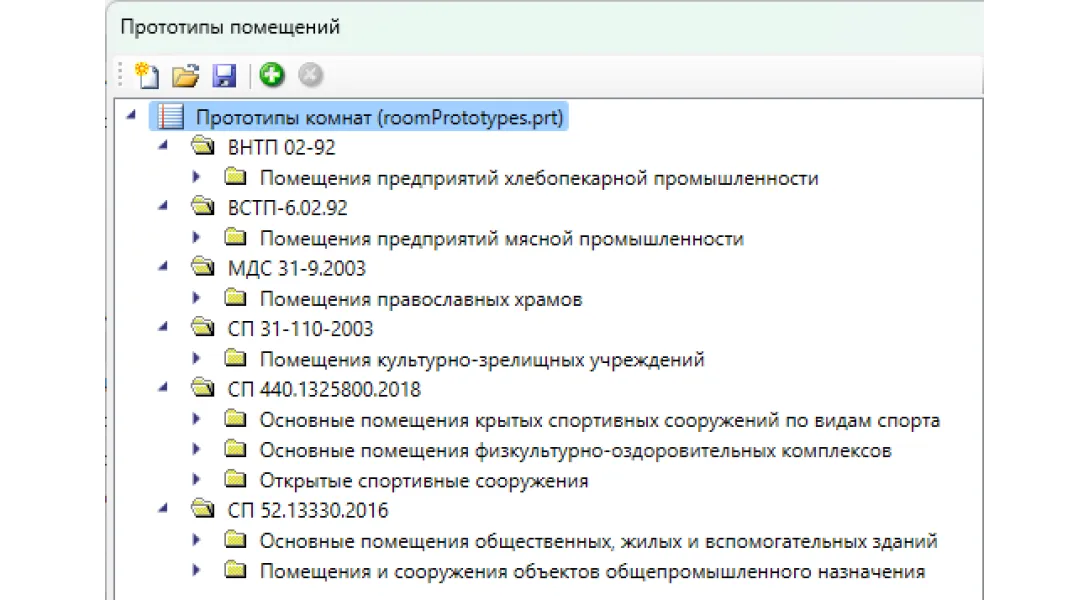

  • проведение всех необходимых светотехнических расчетов;
  • проведение всех необходимых электротехнических расчетов;
  • расстановка оборудования и прокладка кабельных трасс;

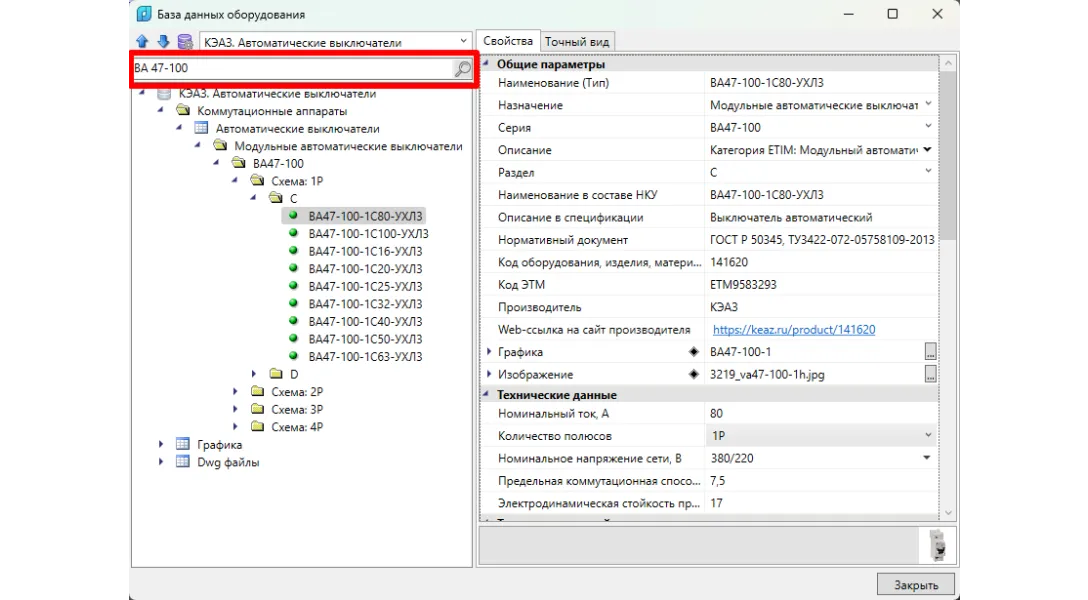

  • выбор уставок защитных аппаратов и сечений кабелей;

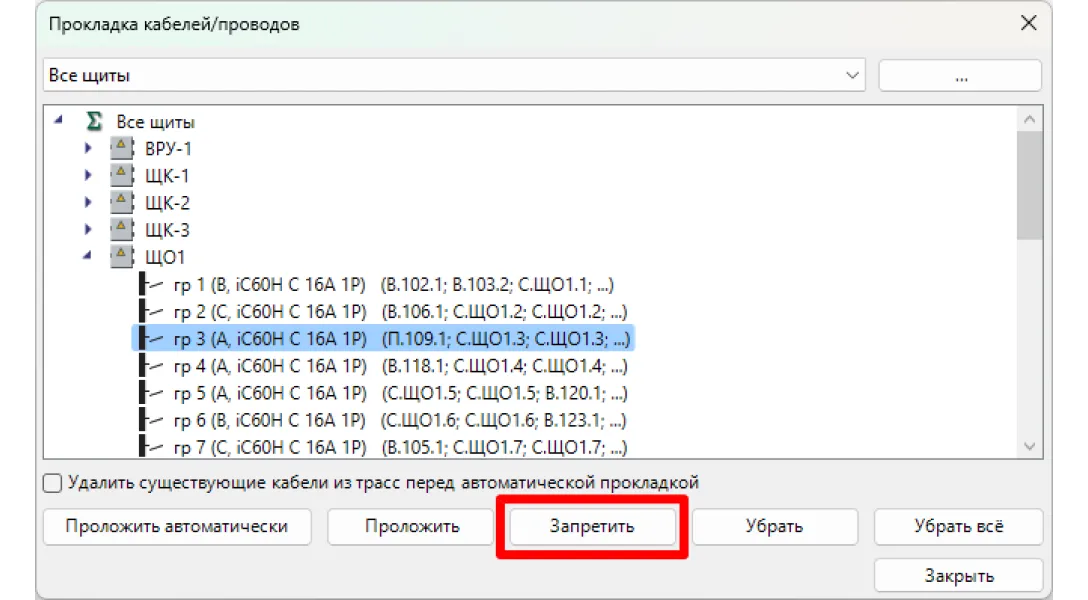

  • кабельная раскладка по кабельным трассам;
  • формирование информационной модели (BIM);
  • формирование проектной документации.
Ядро системы

Платформа nanoCAD — российская универсальная САПР-платформа, содержащая все необходимые инструменты базового проектирования и выпуска чертежей.
Удобство и «дружественность» Платформы nanoCAD обеспечиваются принятыми традиционными методами работы и знакомым интерфейсом.

Основные возможности

Инженерные расчеты



В nanoCAD BIM Электро реализованы все необходимые электротехнические и светотехнические расчеты:

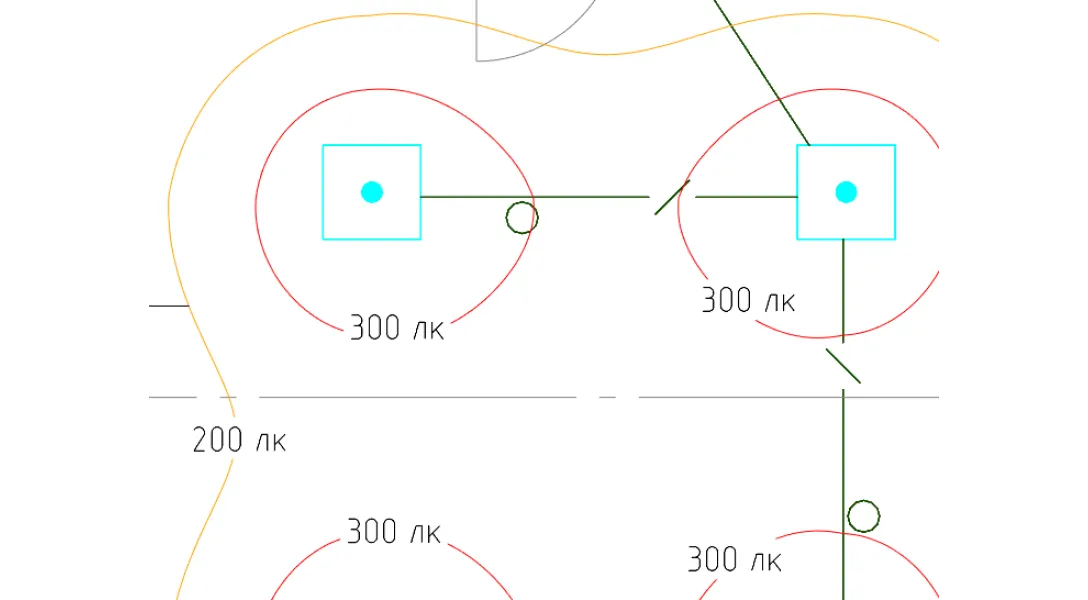

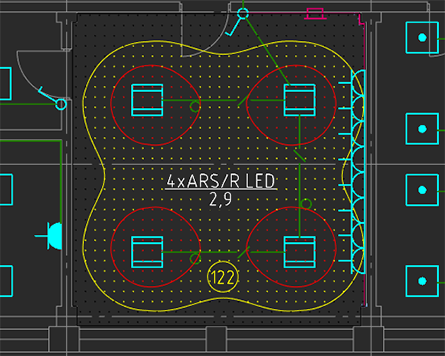

  • расчет освещенности по методикам:
    • метод коэффициента использования,
    • точечный метод;
  • расчет электрических нагрузок по методикам:
    • РТМ 36.18.32.4−92,
    • СП 256.1325800.2016,
    • ТЭП;
  • расчет токов одно-, двух- и трехфазного короткого замыкания по методикам:
    • ГОСТ 28249–93,
    • «Петля фаза-ноль»;
  • расчет кабеля на невозгорание согласно Циркуляру № Ц-02−98 (Э);
  • расчет токов утечки через изоляцию согласно ПУЭ 7, п. 7.1.83;
  • расчет падения напряжения.

Информационное моделирование (BIM)

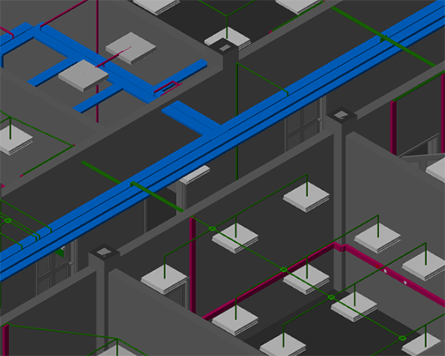

В процессе работы в nanoCAD BIM Электро инженер создает информационную модель проектируемой электрической сети.

Интеграция

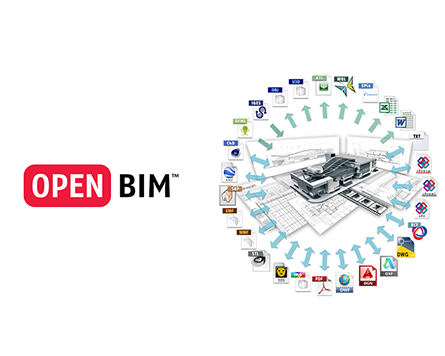

nanoCAD BIM Электро в полной мере реализует основной принцип OpenBIM: построение единой информационной модели здания набором специализированных инструментов. Благодаря поддержке экспорта в обменные файлы стандарта IFC информационные модели электрических сетей без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе: Archicad, Revit, Allplan и др.

Документирование


По результатам работы в nanoCAD BIM Электро формируются следующие проектные документы:
  • планы расположения оборудования и прокладки кабельных трасс;

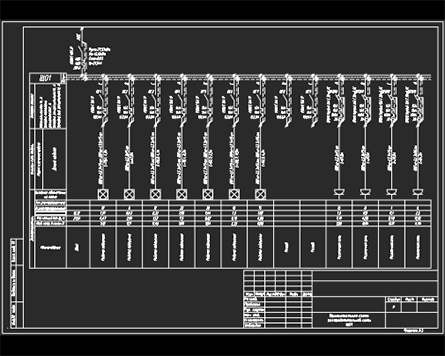

  • принципиальные схемы щитов;
  • спецификация оборудования, изделий и материалов;
  • кабельный журнал;
  • расчетные ведомости.

Автоматизация рутинных процессов

Набор инструментов программы позволяет сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом, nanoCAD BIM Электро позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации. Наличие собственного графического ядра делает nanoCAD BIM Электро независимым от других графических систем, а поддержка форматов *.dwg и IFC гарантирует беспрепятственный обмен информацией со смежниками и заказчиками.


Уникальные возможности nanoCAD BIM Электро

Пользовательские таблицы коэффициента спроса

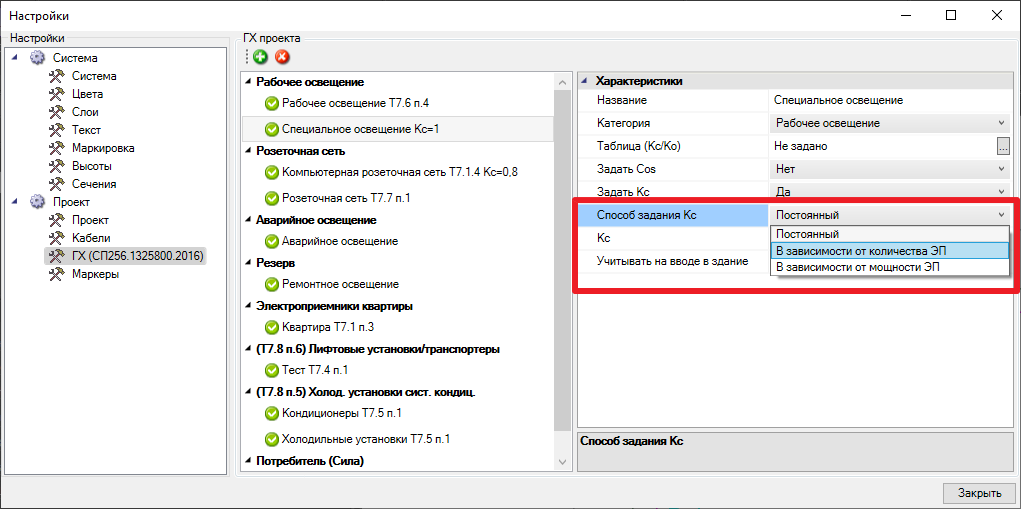

Появилась возможность задать пользовательскую таблицу коэффициента спроса, а также зависимость Кс либо от количества электроприемников, либо от их мощности.

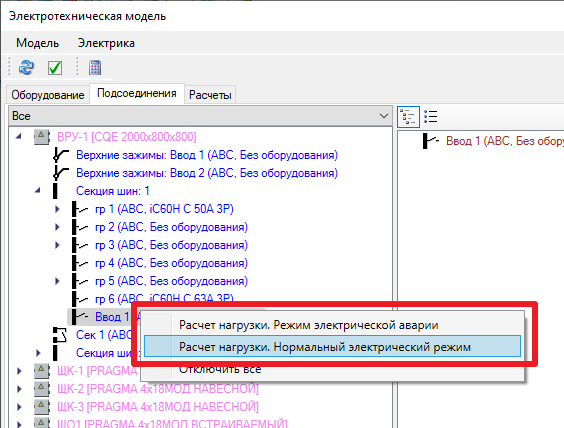

Отчет по расчету нагрузок в нормальном режиме


Отчет по расчету электрических нагрузок формируется не только в режиме электрической аварии (работает только один ввод), но и в нормальном режиме (работают оба ввода).

Линии шлейфов в однолинейной схеме

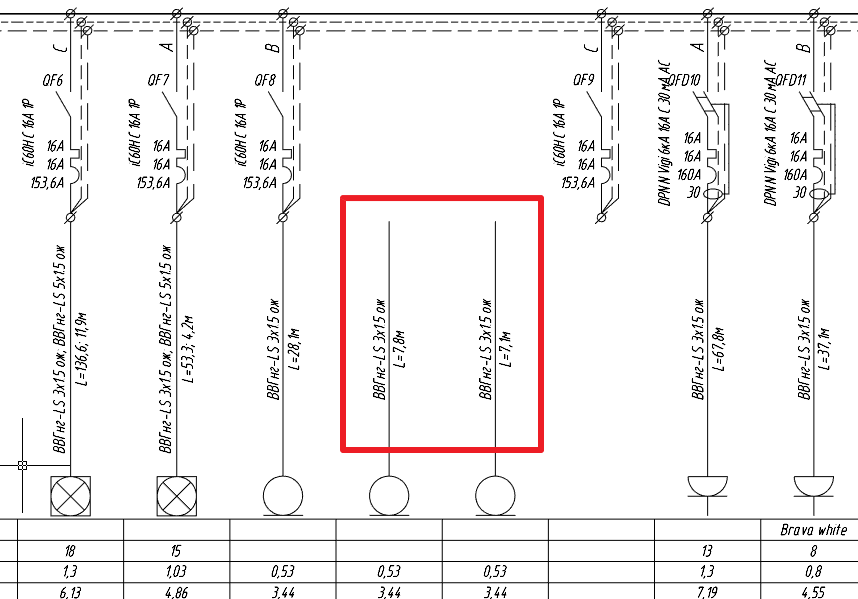

При подключении нескольких электроприемников шлейфом или от одного шкафа управления в однолинейную схему выводится информация по всем линиям.

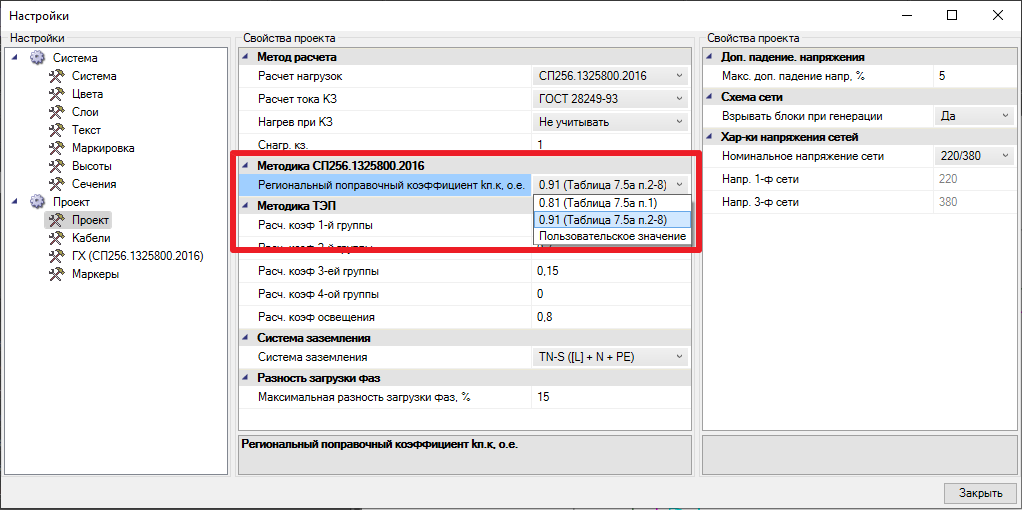

Поправочный коэффициент нагрузки жилого дома


В расчете электрических нагрузок учтено Изменение 4 к СП 256.1325800.2016. Задать поправочный коэффициент для определения расчетной нагрузки жилого дома можно во вкладке Проект окна Настройки.

Выбор номинального напряжения сети

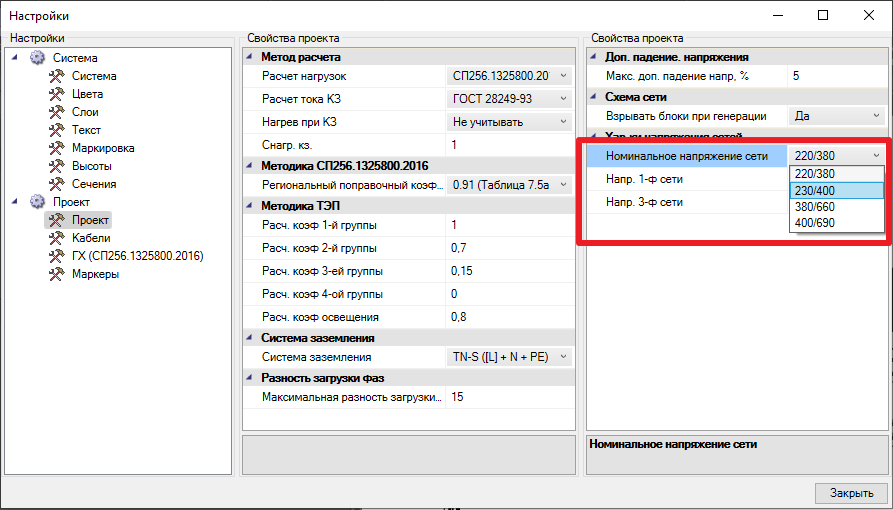

Возможность выбора номинального напряжения проектируемой сети.


Новые возможности nanoCAD BIM Электро 25.1

Технологическое задание
Новая функция автоматической расстановки силового оборудования на плане:
  • поддержка массового выбора;
  • учет геометрии помещения при размещении объектов;
  • расстановка через УГО розетки.
Формирование шлейфа электропитания
Новая команда CREATE_TRAIN_FROM_LAST. Позволяет продолжить трассировку шлейфа оборудования на разных план

Кабельные проходки
Новые элементы в базе данных. В базу оборудования добавлены таблицы:
  • таблица «Отверстия» – предназначена для создания геометрии отверстий и проемов;
  • таблица «Комплектующие проходок» – предназначена для создания элементов, которые необходимы для монтажа проходок;
  • таблица «Сборки проходок» – предназначена для создания самих кабельных проходок, где из отверстий, комплектующих проходок, материалов или комплектации материалов формируется сборное изделие с собственной графикой.
База УГО
Новые УГО в шаблоне для кабельных проходок, проемов или отверстий на основе ГОСТ 21.201-2011

Специальные выноски
Новые специальные выноски в шаблоне для кабельных проходок. Вывод габаритов отверстий, маркировки, примечаний, назначения, высотных отметок и пр.

Спецификация отверстий
Новый отчет для выдачи заданий смежникам (АР/КР). Содержит габариты, привязки к помещениям, требования по огнестойкости. Доступен экспорт в DOCX, XLSX и CAD-таблицы

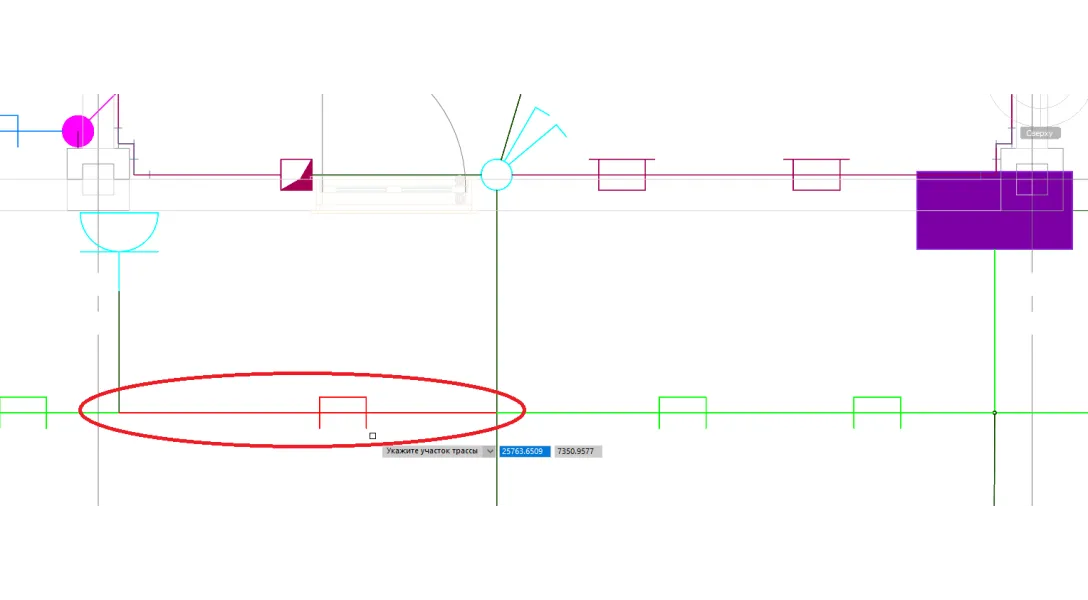

Управление уклоном трасс
Новая команда CW_CHANGE_SLOPE_OF_TRACES. Изменяет уклон уже проложенных участков кабельных трасс

Замена УГО текущего чертежа
Новая команда CHANGE_ALL_UGO. Выполняет замену УГО для всех объектов выбранного типа оборудования

Экспорт в IFC
Усовершенствована выгрузка трасс в формат IFC:
  • сущность трассы формируется только в случае, если для трассы не задана КНС;
  • при экспорте 3D-модели для каждого объекта формируется уникальный статичный ID объекта (ModelObjectId), который может быть использован при проверке модели на коллизии.
