nanoCAD Землеустройство 25
|
|
nanoCAD Землеустройство – программное обеспечение для оформления и выпуска топографических планов, включающее специальные инструменты для проектирования.
Задачи
- Формирование базы данных проекта.
- Оформление топографических планов и планов трасс для вывода на печать.
- Проектирование трасс протяженных объектов.
Преимущества
- Динамическое проектирование
nanoCAD Землеустройство позволяет сформировать базы данных проекта.
- Совместная работа специалистов
Совместная работа изыскателей и проектировщиков в nanoCAD Землеустройство позволяет создать топографические планы по данным из различных источников, проектировать трассы протяженных объектов, оформлять топографические планы и планы трасс для вывода на печать.
- Визуализация проекта на любой стадии
Возможность визуализации проекта на любой стадии в nanoCAD Землеустройство способствует качественному отображению планов до вывода их на печать.
- Соответствие нормативным документам Российской Федерации
Соответствие нормативным документам Российской Федерации в nanoCAD Землеустройство обеспечивает связку между всеми элементами чертежа в оформленном плане до вывода чертежа на печать.
Приложение включает два функциональных модуля.
Модуль «Топография»
Модуль «Топография» – компонент nanoCAD Землеустройство для подготовки топографических планов различных масштабов. Содержит необходимые инструменты для оформления чертежей.
Задачи
Модуль «Топография» – компонент nanoCAD Землеустройство для подготовки топографических планов различных масштабов. Содержит необходимые инструменты для оформления чертежей.
Задачи

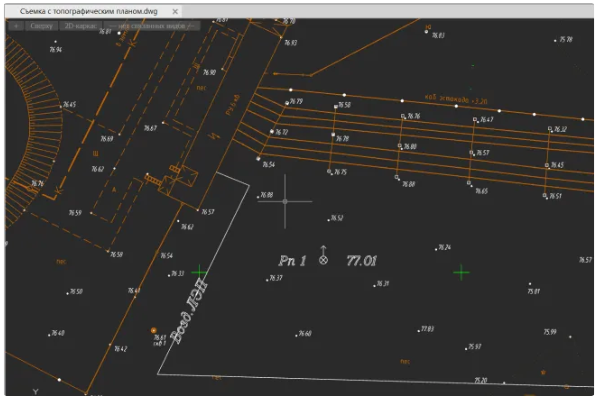

- Отрисовка топографических планов по данным различных источников (облака точек, аэрофотоснимки, картографические подложки, данные геодезических съемок и т. п.).
- Условные знаки для отрисовки топопланов в соответствии с установленными требованиями.

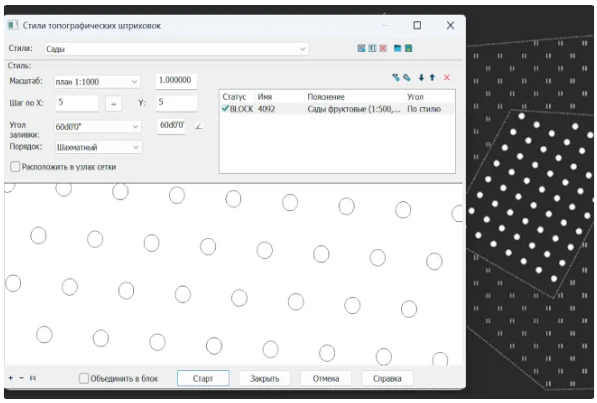

- Топографические штриховки, которые позволяют заполнять замкнутые контуры площадными условными знаками.
Ключевые возможности

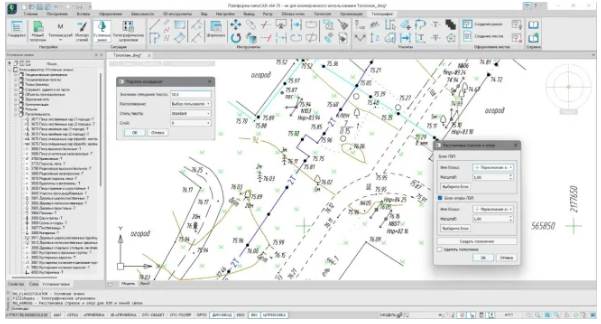

- Подготовка топопланов к печати
Автоматизированное создание рамок листов, формирование оформленных листов с нужным масштабом и разбивка чертежа для последующей печати, включая схемы участка съемки и совмещения листов.

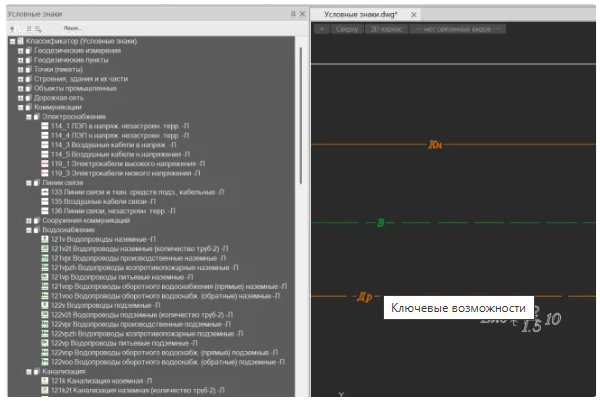

- Классификатор условных знаков с гибкой настройкой
Встроенная библиотека условных знаков с возможностью создания пользовательских библиотек, добавления собственных точечных и линейных знаков, редактирования существующих обозначений в соответствии со стандартами организации.
- Автоматическое перемасштабирование элементов
При изменении топографического масштаба автоматически изменяются масштабы вставленных точечных условных знаков, типов линий и мультилиний для линейных знаков, что значительно экономит время при работе с разными масштабами.
- Комплексные инструменты оформления листов
Автоматизированная разбивка чертежа на оформленные листы с созданием рамок видов, применением шаблонов по ГОСТ или для топографических планшетов, автоматическим формированием схем участка съемки.
Модуль «Трассы»
Модуль «Трассы» – компонент nanoCAD Землеустройство для проектирования новых и создания моделей существующих протяженных линейных объектов, а также для формирования ведомостей по этим объектам
Задачи
- Создание трасс протяженных линейных объектов вручную и по объектам.
- Формирование ведомостей: углов поворота и разбивочных ведомостей трасс. Создание ведомостей объектов вдоль трасс.
Ключевые возможности модуля «Трассы»

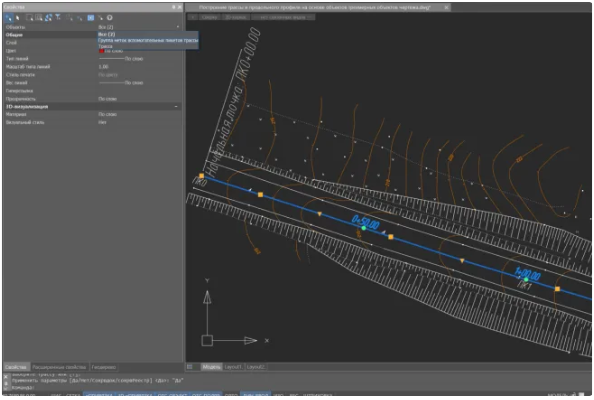

- Маркировка и навигация по трассе
Метки геометрических точек – начало, конец трассы, углы поворота, метки кривых для наглядности плана:- основной пикетаж – с настраиваемым приращением (по умолчанию 100 м) для стандартной разметки;- вспомогательный пикетаж – с приращением 50 м для детальной разметки сложных участков.

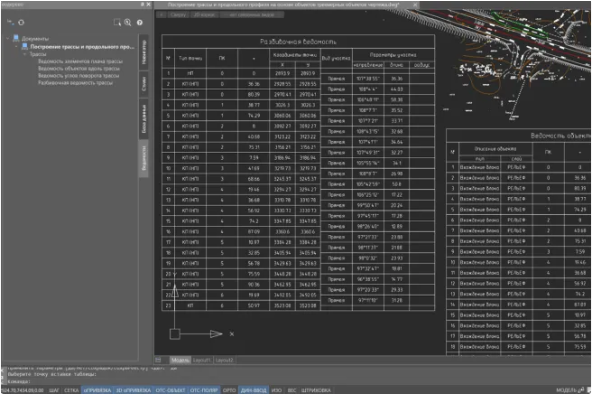

- Генерация расчетных ведомостей
Автоматическое создание динамических таблиц, обновляющихся при изменении геометрии:- разбивочная ведомость;- ведомость объектов вдоль трассы;- ведомость элементов плана;- ведомость углов поворота.Все ведомости создаются как редактируемые таблицы nanoCAD.
