nanoCAD BIM Строительство 25
|
|
nanoCAD BIM Строительство предназначено для
автоматизации проектирования архитектурной и конструктивной части зданий/сооружений в *.dwg-среде на Платформе nanoCAD.
Приложение может использоваться в следующих конфигурациях:
- nanoCAD BIM Строительство
- nanoCAD BIM Архитектура
- nanoCAD BIM Конструкции
Задачи
- Автоматизированное проектирование архитектурной и конструктивной части зданий/сооружений с насыщением модели информационными параметрами
- Генерация обновляемой 2D-документации из информационной 3D-модели по предустановленным правилам с возможностью настройки силами пользователя
- Специфицирование информационной 3D-модели, формирование таблиц по предустановленным правилам с возможностью настройки силами пользователя
Преимущества продукта
Моделирование вместо черчения
Понятные и простые в использовании инструменты, такие как стена, перекрытие, кровля, балка и колонна, металлическая пластина и стержень армирования, сварное и болтовое соединение, позволяют создавать в nanoCAD BIM Строительство проект, состоящий как из архитектурной отделки, так и железобетонных, металлических элементов, соединений, конструкций и других параметрических объектов. Все это обеспечивает возможность не просто создавать трехмерную визуализационную модель, а максимально подробно и детально прорабатывать архитектуру и конструкции здания, находить оригинальные решения, имитировать процесс монтажа. В итоге появляется более качественный и проработанный проект.
Архитектурная и конструктивная часть в одном решении
nanoCAD BIM Строительство поддерживает отображение строительных материалов, которые добавляют реалистичности проектам, позволяет с помощью стандартных моделирующих инструментов создать объемно-планировочные решения, проработать помещения и всю необходимую конструкторскую часть проекта. Программное обеспечение автоматизирует процесс обновления геометрических данных, сопряжения объектов, обновляет вычисление объемов, площадей, длин.
Благодаря наличию библиотеки типовых решений процесс создания моделей существенно ускоряется, а доступность инструментов универсального 3D-моделирования Платформы nanoCAD позволяет создавать сложные формы, геометрию и решения.
Наполнение объектов информацией
Ядро nanoCAD BIM Строительство позволяет наполнить элементы и модель практически любой информацией (материал, профиль, геометрические характеристики, ссылки на нормативную документацию и производителя и т.д.). Более того, пользователи могут создавать собственные параметры, которые задаются через ручной ввод информации либо вычисляются по формулам. Эти параметры затем привязываются к элементам модели, наполняя ее информацией.
Специфицирование и документирование из модели
Выстроенная трехмерная модель – основа для получения 2D-чертежей и схем: достаточно указать интересующий участок модели, настроить визуальный стиль отображения, и сформируются двумерные виды.
Вся информация из модели может быть представлена в динамически обновляемой табличной форме. В начальном варианте таблицы можно использовать для контроля над параметрами, осуществляя регламентированный доступ к редактированию полей элементов модели. А в окончательном варианте возможны сложные вычисляемые табличные формы, оформленные в соответствии с ГОСТ.
Моделирование вместо черчения
Понятные и простые в использовании инструменты, такие как стена, перекрытие, кровля, балка и колонна, металлическая пластина и стержень армирования, сварное и болтовое соединение, позволяют создавать в nanoCAD BIM Строительство проект, состоящий как из архитектурной отделки, так и железобетонных, металлических элементов, соединений, конструкций и других параметрических объектов. Все это обеспечивает возможность не просто создавать трехмерную визуализационную модель, а максимально подробно и детально прорабатывать архитектуру и конструкции здания, находить оригинальные решения, имитировать процесс монтажа. В итоге появляется более качественный и проработанный проект.
Архитектурная и конструктивная часть в одном решении
nanoCAD BIM Строительство поддерживает отображение строительных материалов, которые добавляют реалистичности проектам, позволяет с помощью стандартных моделирующих инструментов создать объемно-планировочные решения, проработать помещения и всю необходимую конструкторскую часть проекта. Программное обеспечение автоматизирует процесс обновления геометрических данных, сопряжения объектов, обновляет вычисление объемов, площадей, длин.
Благодаря наличию библиотеки типовых решений процесс создания моделей существенно ускоряется, а доступность инструментов универсального 3D-моделирования Платформы nanoCAD позволяет создавать сложные формы, геометрию и решения.
Наполнение объектов информацией
Ядро nanoCAD BIM Строительство позволяет наполнить элементы и модель практически любой информацией (материал, профиль, геометрические характеристики, ссылки на нормативную документацию и производителя и т.д.). Более того, пользователи могут создавать собственные параметры, которые задаются через ручной ввод информации либо вычисляются по формулам. Эти параметры затем привязываются к элементам модели, наполняя ее информацией.
Специфицирование и документирование из модели
Выстроенная трехмерная модель – основа для получения 2D-чертежей и схем: достаточно указать интересующий участок модели, настроить визуальный стиль отображения, и сформируются двумерные виды.
Вся информация из модели может быть представлена в динамически обновляемой табличной форме. В начальном варианте таблицы можно использовать для контроля над параметрами, осуществляя регламентированный доступ к редактированию полей элементов модели. А в окончательном варианте возможны сложные вычисляемые табличные формы, оформленные в соответствии с ГОСТ.
Возможности продукта nanoCAD BIM Строительство
Поддержка *.dwg-формата
nanoCAD BIM Строительство – приложение на базе Платформы nanoCAD, что позволяет использовать все возможности Платформы для ускорения проектирования, импорта/экспорта данных.
Поддержка *.dwg-формата
nanoCAD BIM Строительство – приложение на базе Платформы nanoCAD, что позволяет использовать все возможности Платформы для ускорения проектирования, импорта/экспорта данных.

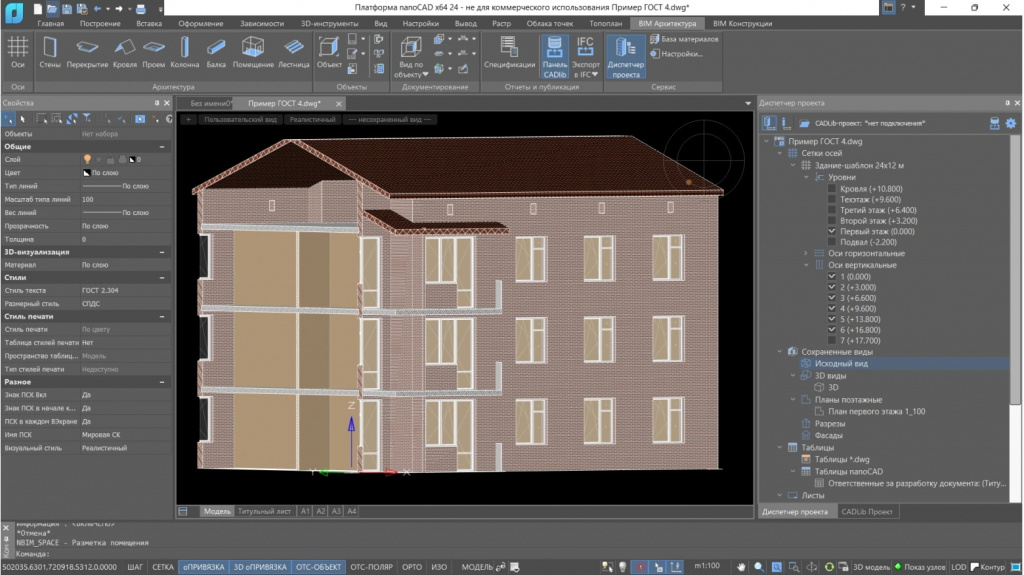

Инструменты моделирования архитектурной части
Создание конструкций общего назначения (типа стена, перекрытие, кровля, проемы, помещения) с учетом информационного наполнения
Создание конструкций общего назначения (типа стена, перекрытие, кровля, проемы, помещения) с учетом информационного наполнения

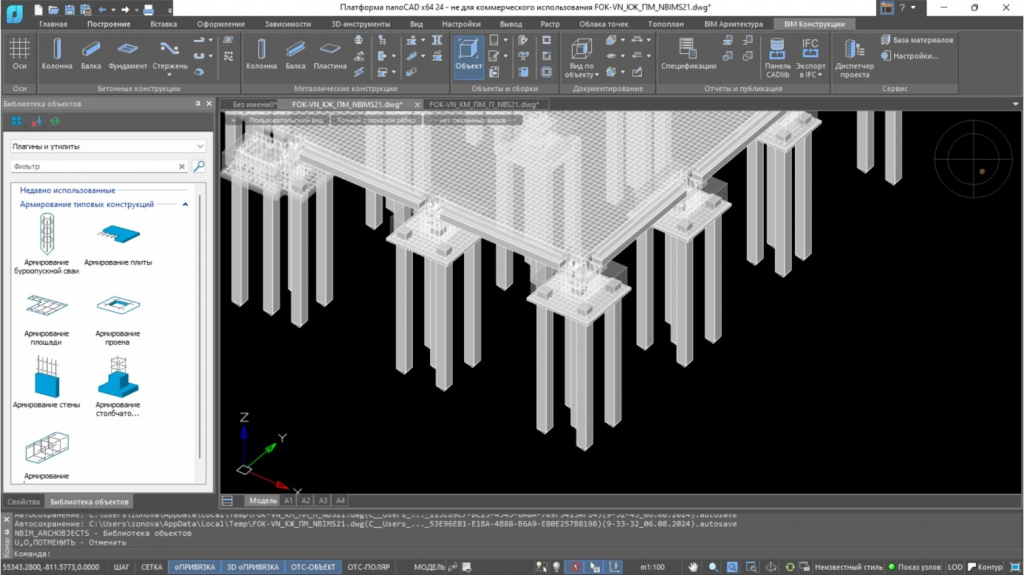

Инструменты моделирования железобетонных конструкций
Создание железобетонных колонн, балок, выполнение армирования конструкций как в ручном, так и в автоматизированном режиме
Создание железобетонных колонн, балок, выполнение армирования конструкций как в ручном, так и в автоматизированном режиме

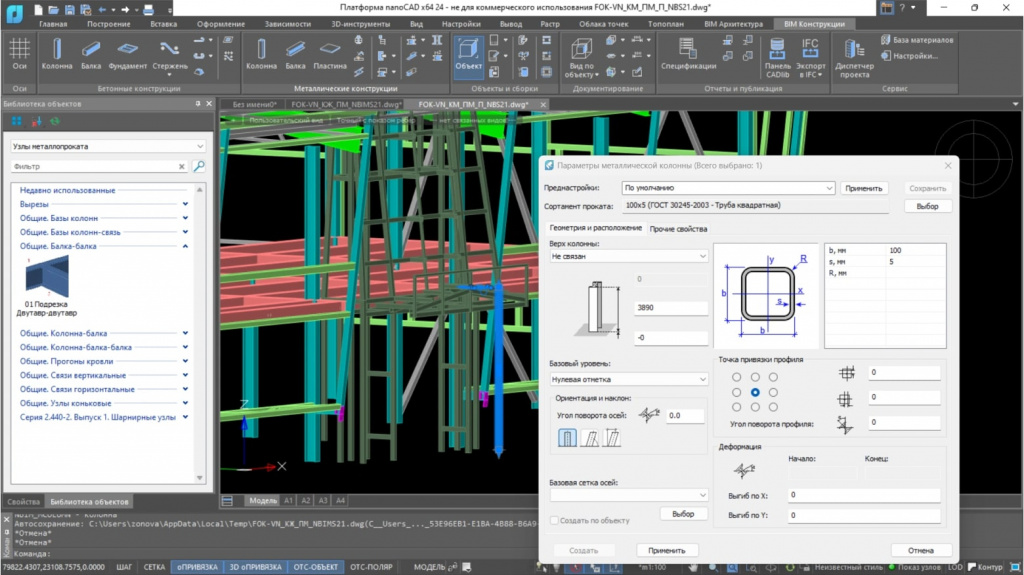

Инструменты моделирования металлических конструкций
Создание металлических колонн, балок, пластин, болтовых и сварных соединений, а также параметрических узлов металлоконструкций
Создание металлических колонн, балок, пластин, болтовых и сварных соединений, а также параметрических узлов металлоконструкций

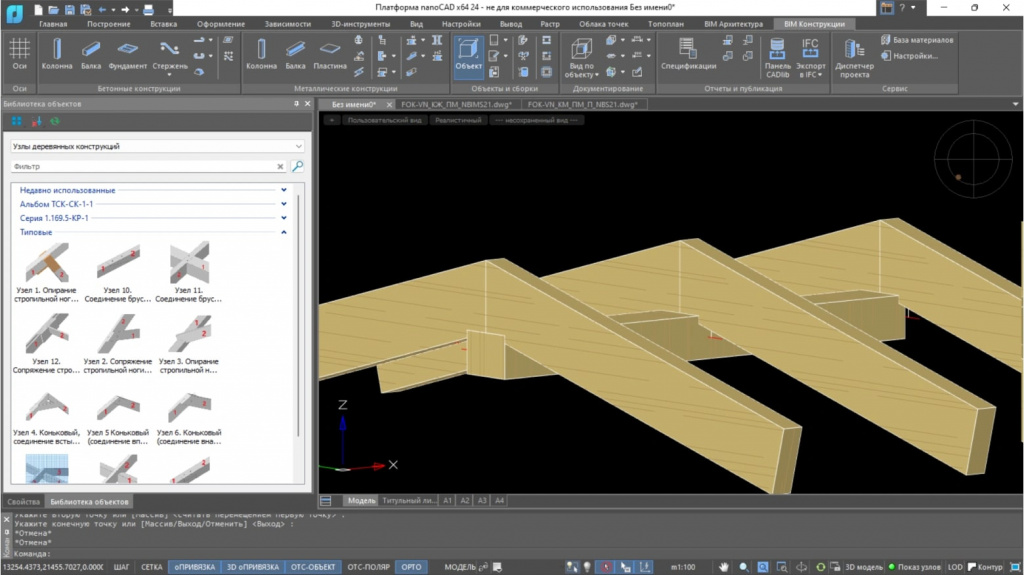

Инструменты моделирования деревянных конструкций
Создание деревянных колонн и балок (сечение, брус, брусок, доска, бревно), болтовых соединений, пользовательских параметрических узлов
Создание деревянных колонн и балок (сечение, брус, брусок, доска, бревно), болтовых соединений, пользовательских параметрических узлов

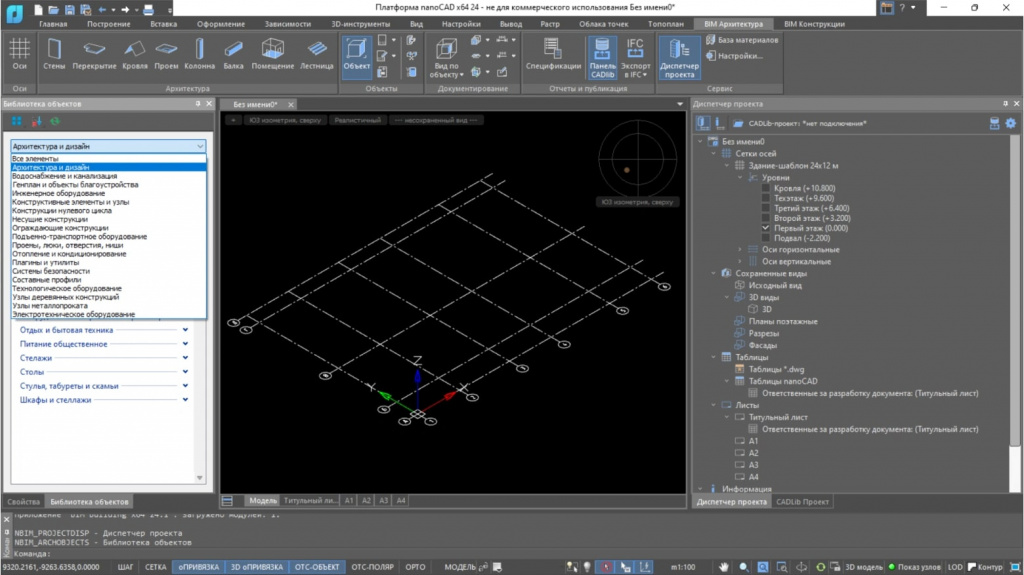

Оборудование и библиотека типовых решений
Встроенная библиотека типовых решений, а также инструменты развития и наполнения библиотеки объектами с гибкой системой задания атрибутивной информации
Документирование
Получение 2D-проекции из информационной 3D-модели с учетом требований к оформлению, а также с динамической связью «3D-модель – чертеж»

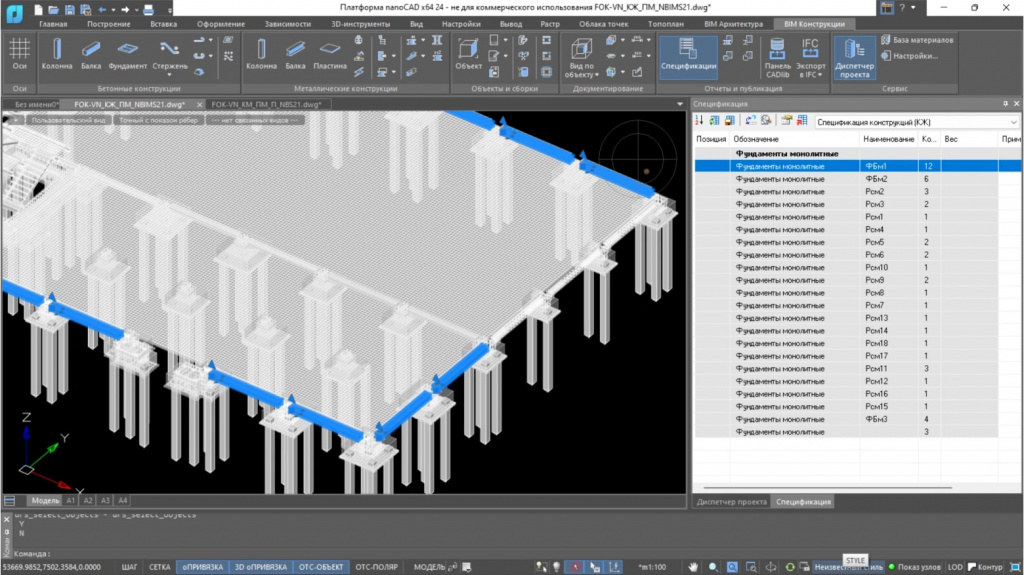

Специфицирование
Создание таблицы из информационной 3D-модели с учетом российских требований, включая таблицы со сложным форматированием

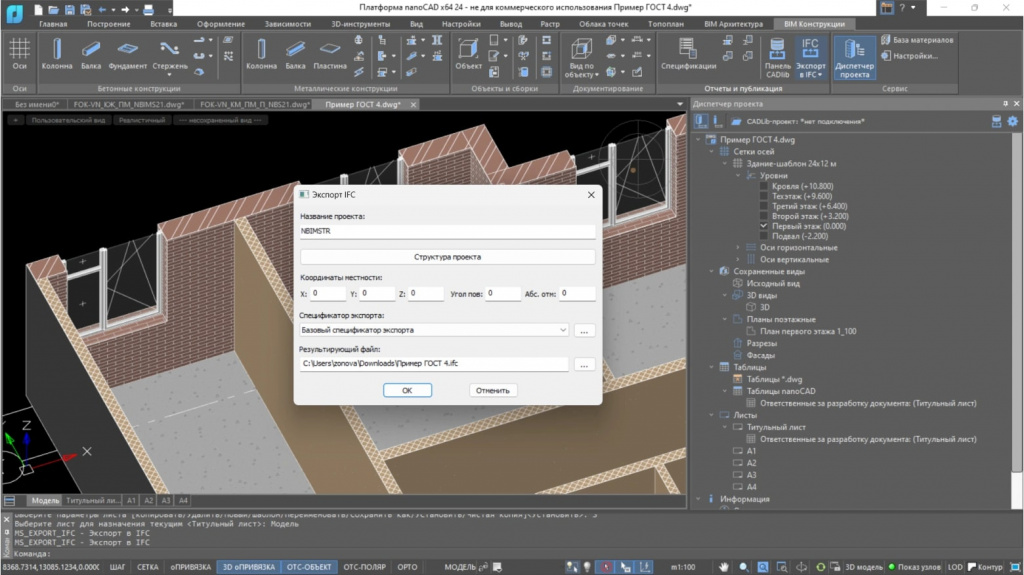

Экспорт данных
Экспорт данных в сторонние расчетные комплексы, а также в CADLib Модель и Архив и внешние форматы (IFC, 3D PDF и т.д.)
Встроенная библиотека типовых решений, а также инструменты развития и наполнения библиотеки объектами с гибкой системой задания атрибутивной информации
Документирование
Получение 2D-проекции из информационной 3D-модели с учетом требований к оформлению, а также с динамической связью «3D-модель – чертеж»
Специфицирование
Создание таблицы из информационной 3D-модели с учетом российских требований, включая таблицы со сложным форматированием
Экспорт данных
Экспорт данных в сторонние расчетные комплексы, а также в CADLib Модель и Архив и внешние форматы (IFC, 3D PDF и т.д.)
Что нового в nanoCAD BIM Строительство 25
Копирование по этажам
Новый функционал позволяет копировать или переносить объекты на другие уровни проекта. Пользователю доступны две новые команды: «Копировать» и «Разместить по этажам». С помощью диалогового окна можно детально настроить параметры копирования и размещения элементов не только в рамках уровней одного проекта, но и между разными проектами.
Режим «Марка» в Диспетчере проекта
Новый режим Диспетчера проекта позволяет управлять марками проемов и конструктивных сборок: отображать классифицированный перечень марок и их свойства, выделять, переименовывать, удалять из проекта объекты выбранной марки.
Экспорт расчетного представления в формат DXF
В конфигурации «Конструкции» nanoCAD BIM Строительство 25 реализована возможность экспорта информационной модели в формат DXF в расчетном представлении. Это позволяет передавать геометрию элементов в виде аналитической модели, подготовленной для последующей обработки в расчетных комплексах.
Улучшенное размещение проемов
В версии nanoCAD BIM Строительство 25 улучшена технология размещения одного проема в нескольких стенах, процесс стал быстрее и проще. Достаточно использовать команду контекстного меню «Применить проем к...» и выбрать необходимые объекты типа «Стена». Обновления затронули и 2D-представление: проемы, примененные к нескольким стенам, теперь отображаются более корректно.
Проверка на коллизии
В версии 25 реализована интеграция с модулем «СПДС» Платформы nanoCAD, позволяющая проверять информационную модель на коллизии без экспорта в IFC и без передачи в сторонние программы. Благодаря поддержке объектов nanoCAD BIM Строительство в модуле проверок появилась возможность создавать собственные правила, запускать автоматическую проверку и выявлять конфликты сразу в рабочем проекте.
«Ручка» для управления булевыми операциями
В nanoCAD BIM Строительство 25 появилась новая «ручка», позволяющая управлять текущими булевыми операциями. «Ручка» не только позволяет отслеживать логику формирования геометрии, но и упрощает редактирование: появилась возможность удалять все или только выбранные булевы операции, наложенные на объекты.
Новая команда для поиска объекта по IFC GUID
В nanoCAD BIM Строительство 25 появилась новая команда NBIM_OBJBYIFCGUID, позволяющая найти исходный объект информационной модели по его IFC GUID. Команда может использоваться в сценариях автоматизации – например, в скриптах для поиска и сопоставления объектов при интеграции через формат IFC.
Библиотека объектов
Библиотека объектов в nanoCAD BIM Строительство значительно расширена, появились новые объекты ландшафта и транспорта, ограждающие конструкции, проемы, продукция и материалы ТЕХНОНИКОЛЬ и другие объекты.
Перед принятием решения о покупке протестируйте все функции nanoCAD BIM Строительство 25 бесплатно – доступ к полному функционалу предоставляется на 30 дней. Звоните!
Новый функционал позволяет копировать или переносить объекты на другие уровни проекта. Пользователю доступны две новые команды: «Копировать» и «Разместить по этажам». С помощью диалогового окна можно детально настроить параметры копирования и размещения элементов не только в рамках уровней одного проекта, но и между разными проектами.

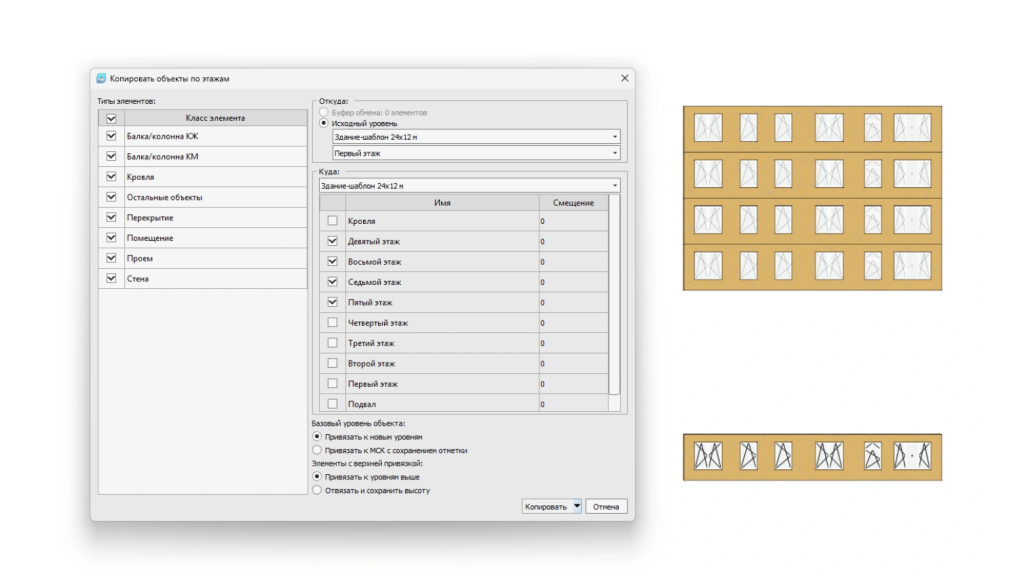

Диалоговое окно настроек копирования по этажам в nanoCAD BIM Строительство 25
Режим «Марка» в Диспетчере проекта
Новый режим Диспетчера проекта позволяет управлять марками проемов и конструктивных сборок: отображать классифицированный перечень марок и их свойства, выделять, переименовывать, удалять из проекта объекты выбранной марки.

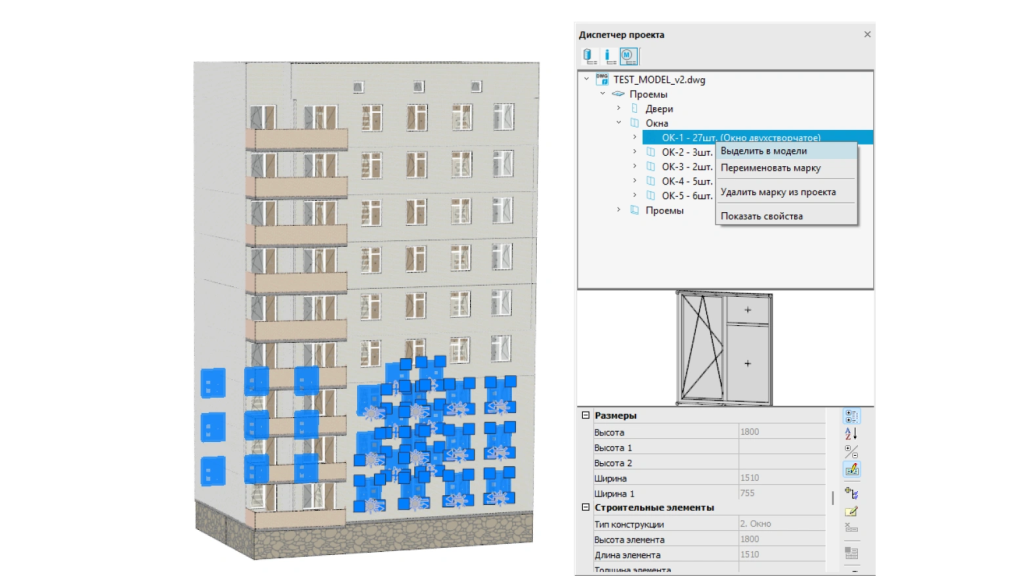

nanoCAD BIM Строительство 25: Диспетчер проекта в режиме «Марка»
Экспорт расчетного представления в формат DXF
В конфигурации «Конструкции» nanoCAD BIM Строительство 25 реализована возможность экспорта информационной модели в формат DXF в расчетном представлении. Это позволяет передавать геометрию элементов в виде аналитической модели, подготовленной для последующей обработки в расчетных комплексах.

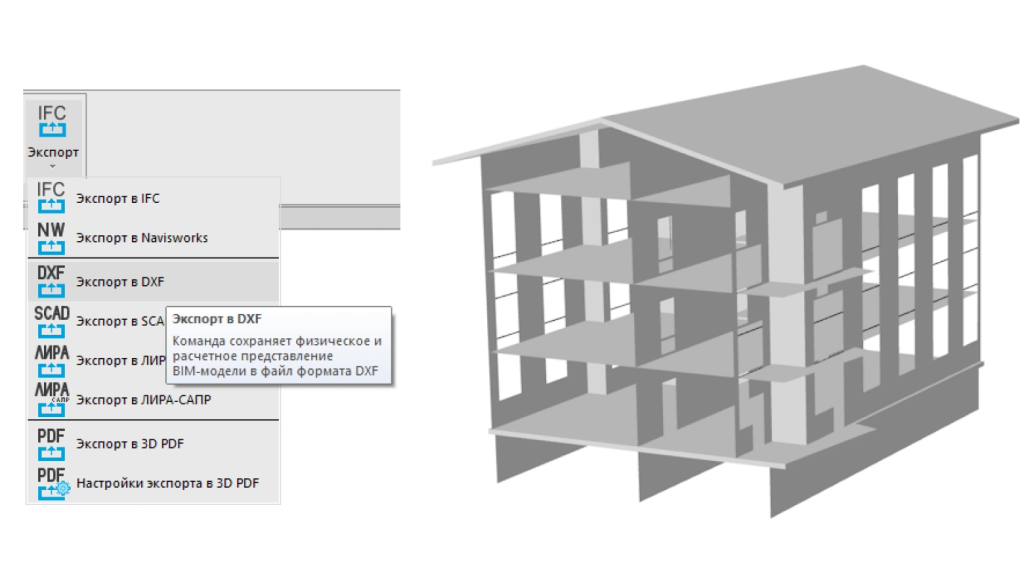

Отображение аналитической модели в nanoCAD BIM Строительство 25
Улучшенное размещение проемов
В версии nanoCAD BIM Строительство 25 улучшена технология размещения одного проема в нескольких стенах, процесс стал быстрее и проще. Достаточно использовать команду контекстного меню «Применить проем к...» и выбрать необходимые объекты типа «Стена». Обновления затронули и 2D-представление: проемы, примененные к нескольким стенам, теперь отображаются более корректно.

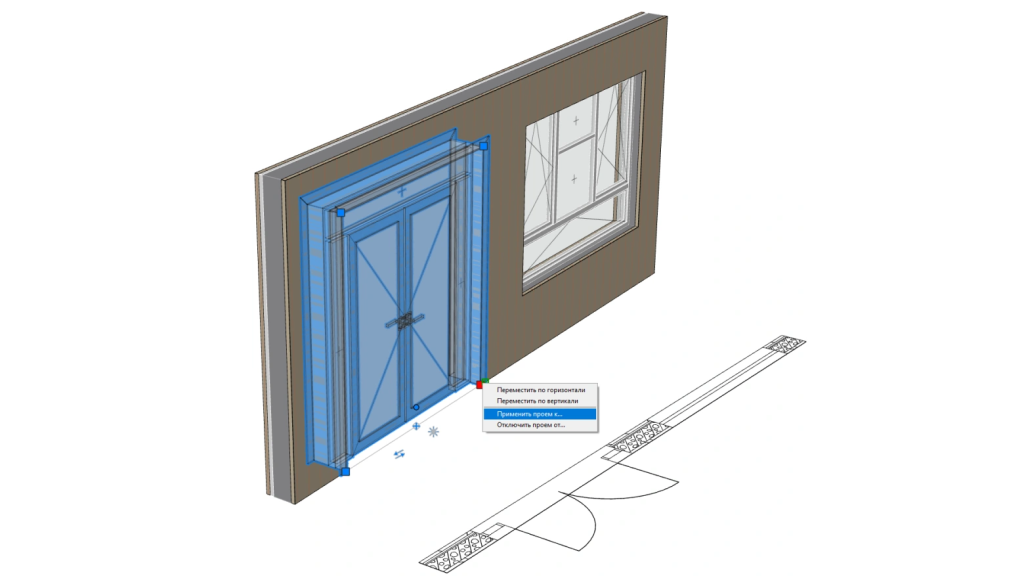

nanoCAD BIM Строительство 25: пример отображения проема, размещенного в нескольких стенах
Проверка на коллизии
В версии 25 реализована интеграция с модулем «СПДС» Платформы nanoCAD, позволяющая проверять информационную модель на коллизии без экспорта в IFC и без передачи в сторонние программы. Благодаря поддержке объектов nanoCAD BIM Строительство в модуле проверок появилась возможность создавать собственные правила, запускать автоматическую проверку и выявлять конфликты сразу в рабочем проекте.

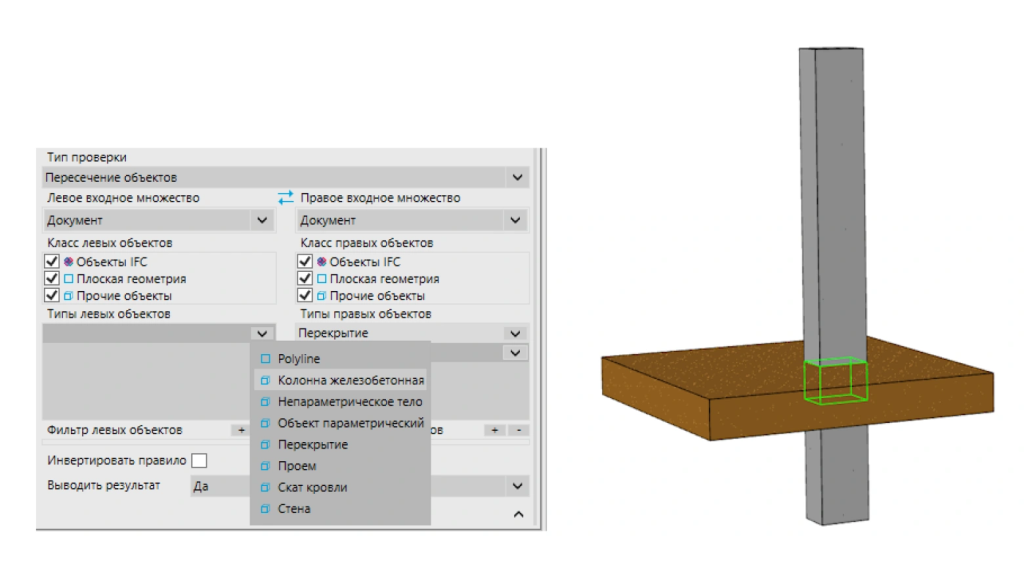

Диалоговое окно настроек типа проверки в nanoCAD BIM Строительство 25
«Ручка» для управления булевыми операциями
В nanoCAD BIM Строительство 25 появилась новая «ручка», позволяющая управлять текущими булевыми операциями. «Ручка» не только позволяет отслеживать логику формирования геометрии, но и упрощает редактирование: появилась возможность удалять все или только выбранные булевы операции, наложенные на объекты.

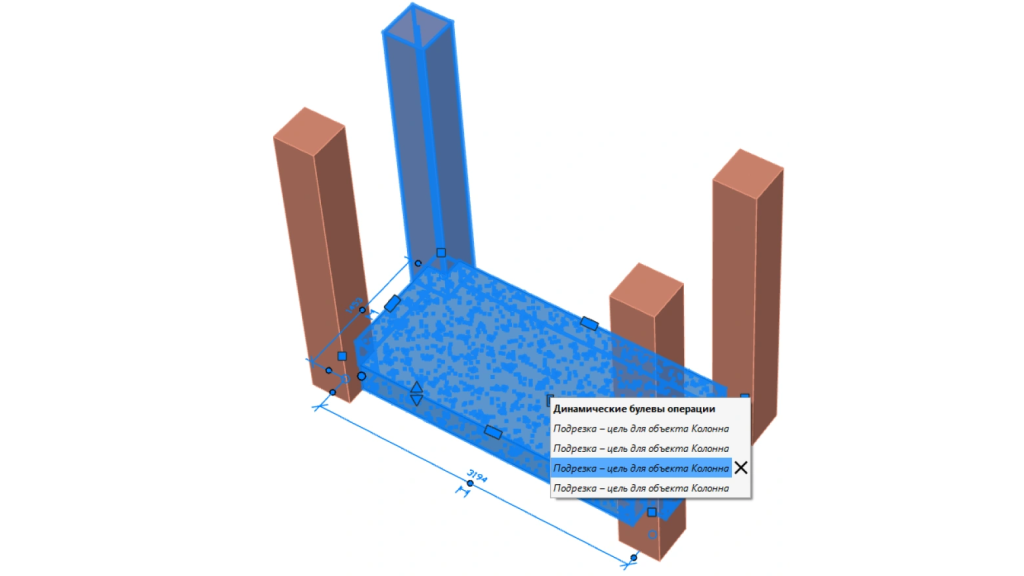

nanoCAD BIM Строительство 25: пример отображения «ручки» управления булевыми операциями
Новая команда для поиска объекта по IFC GUID
В nanoCAD BIM Строительство 25 появилась новая команда NBIM_OBJBYIFCGUID, позволяющая найти исходный объект информационной модели по его IFC GUID. Команда может использоваться в сценариях автоматизации – например, в скриптах для поиска и сопоставления объектов при интеграции через формат IFC.
Библиотека объектов
Библиотека объектов в nanoCAD BIM Строительство значительно расширена, появились новые объекты ландшафта и транспорта, ограждающие конструкции, проемы, продукция и материалы ТЕХНОНИКОЛЬ и другие объекты.

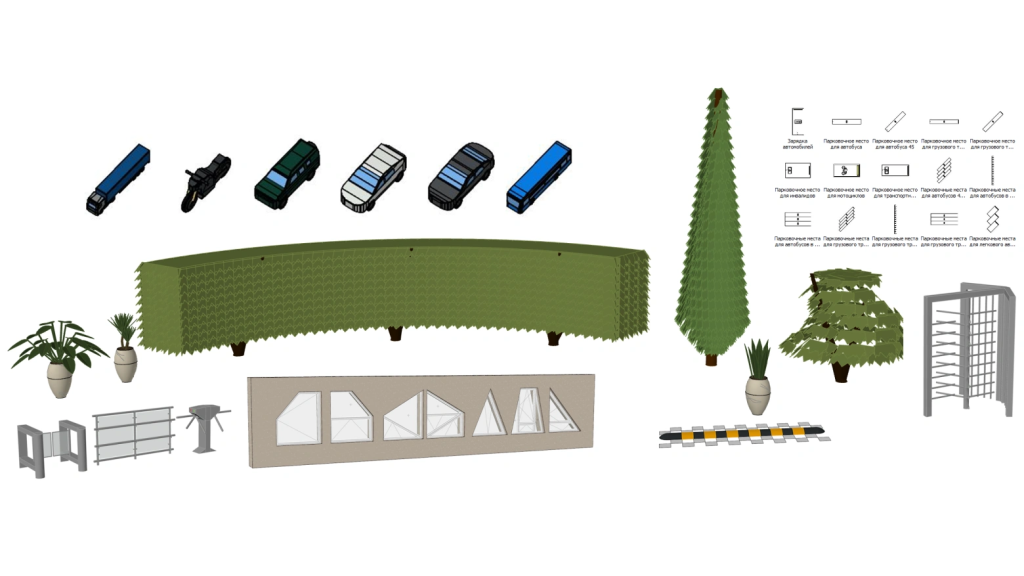

Новые объекты библиотеки в nanoCAD BIM Строительство 25
Перед принятием решения о покупке протестируйте все функции nanoCAD BIM Строительство 25 бесплатно – доступ к полному функционалу предоставляется на 30 дней. Звоните!
