nanoCAD BIM Вентиляция 25
|
|
Программный комплекс nanoCAD BIM Вентиляция включает в себя профессиональные инструменты проектировщика ВиК. nanoCAD BIM Вентиляция позволяет создать модель любой степени детализации в зависимости от проектных задач, а также выпустить проектную и рабочую документацию в соответствии с требованиями российских норм и правил. nanoCAD BIM Вентиляция является загружаемым приложением для графической Платформы nanoCAD.
Область применения
Область применения
Программный комплекс nanoCAD BIM Вентиляция предназначен для автоматизированного проектирования и информационного моделирования систем вентиляции и кондиционирования зданий и сооружений.
Программа основана на принципиально новом технологическом ядре, которое предоставляет возможность проектирования информационной модели объекта, многопользовательской работы, сохранения истории проектирования объекта, а также обеспечивает вариативность проектируемой модели.
Ядро системы
Платформа nanoCAD — российская универсальная САПР-платформа, содержащая все необходимые инструменты базового проектирования и выпуска чертежей.
Удобство и «дружественность» Платформы nanoCAD обеспечиваются принятыми традиционными методами работы и знакомым интерфейсом.

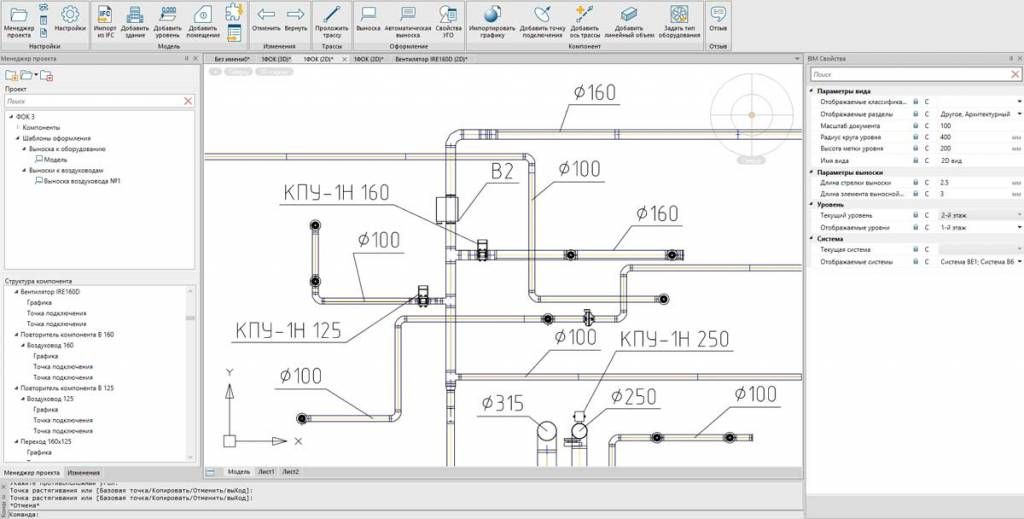

Мультивидовое представление модели
В nanoCAD BIM Вентиляция модель проекта хранится в единой базе данных, а все документы являются различными формами ее отображения. Формы отображения модели в nanoCAD BIM Вентиляция:
Типовое проектирование
Программная архитектура nanoCAD BIM Вентиляция позволяет определять любые элементы как составные части других, то есть создавать вложенные элементы. Возможно создание сборок любого уровня вложенности. Применение этой технологии существенно ускоряет процесс проектирования: инженер может один раз проработать тот или иной узел, сохранить его как типовой и тиражировать в последующих проектах. Тиражируемым решением может быть не только узел крепления какого-либо оборудования, но и типовое здание или сооружение.
Показательным примером является такая важная часть гражданского проектирования, как моделирование типовых этажей. nanoCAD BIM Вентиляция позволяет создать типовой этаж и вставить в проект здания необходимое количество его экземпляров. Все изменения типового этажа автоматически применяются и в его экземплярах.
Многопользовательский режим
Функционал программы позволяет команде проектировщиков одновременно работать над единой моделью систем вентиляции и кондиционирования проектируемого объекта. В современных условиях, когда детализация проектов растет, а сроки проектирования неуклонно сокращаются, эту возможность сложно переоценить
Интеграция

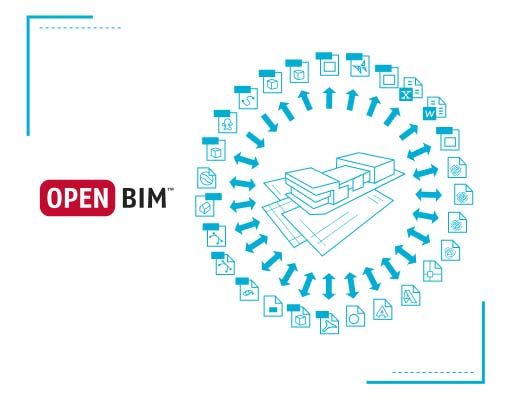

nanoCAD BIM Вентиляция в полной мере реализует основной принцип OpenBIM: построение единой информационной модели набором специализированных инструментов. Благодаря поддержке экспорта в обменные файлы стандарта IFC, информационные модели систем вентиляции и кондиционирования без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе.
В nanoCAD BIM Вентиляция модель проекта хранится в единой базе данных, а все документы являются различными формами ее отображения. Формы отображения модели в nanoCAD BIM Вентиляция:
- трехмерная – 3D-вид как всей модели, так и ее части;
- двумерная – план расположения оборудования и прокладки трасс;
- табличная – например, спецификация оборудования, изделий и материалов.
Типовое проектирование
Программная архитектура nanoCAD BIM Вентиляция позволяет определять любые элементы как составные части других, то есть создавать вложенные элементы. Возможно создание сборок любого уровня вложенности. Применение этой технологии существенно ускоряет процесс проектирования: инженер может один раз проработать тот или иной узел, сохранить его как типовой и тиражировать в последующих проектах. Тиражируемым решением может быть не только узел крепления какого-либо оборудования, но и типовое здание или сооружение.
Показательным примером является такая важная часть гражданского проектирования, как моделирование типовых этажей. nanoCAD BIM Вентиляция позволяет создать типовой этаж и вставить в проект здания необходимое количество его экземпляров. Все изменения типового этажа автоматически применяются и в его экземплярах.
Многопользовательский режим
Функционал программы позволяет команде проектировщиков одновременно работать над единой моделью систем вентиляции и кондиционирования проектируемого объекта. В современных условиях, когда детализация проектов растет, а сроки проектирования неуклонно сокращаются, эту возможность сложно переоценить
Интеграция
nanoCAD BIM Вентиляция в полной мере реализует основной принцип OpenBIM: построение единой информационной модели набором специализированных инструментов. Благодаря поддержке экспорта в обменные файлы стандарта IFC, информационные модели систем вентиляции и кондиционирования без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе.
Уникальные возможности nanoCAD BIM Вентиляция
Оформление по российским стандартам
nanoCAD BIM Вентиляция позволяет выпустить проектную и рабочую документацию в соответствии с требованиями российских норм и правил.

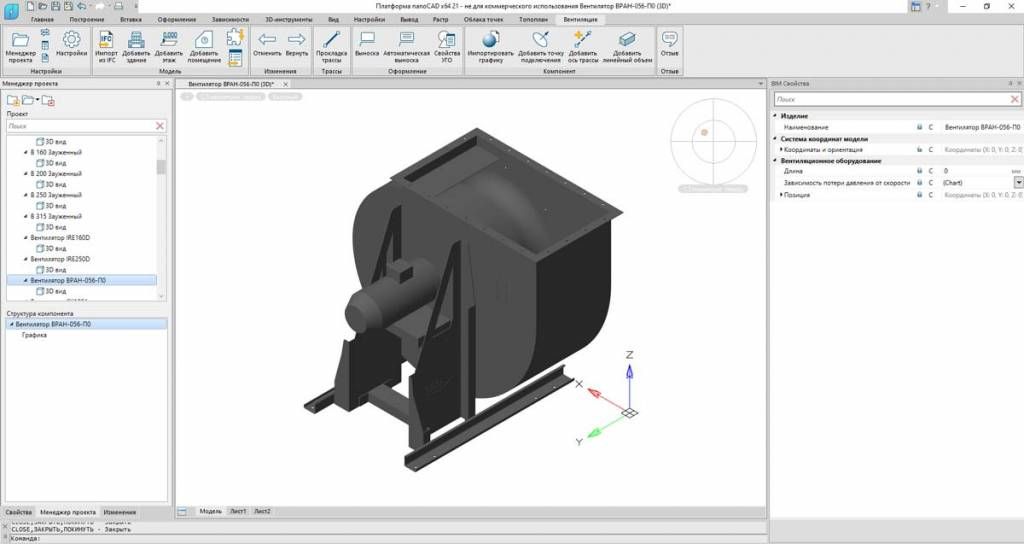

3D-модель любой степени детализации
В nanoCAD BIM Вентиляция пользователь может создать модель любой степени детализации в зависимости от проектных задач и требований заказчика.

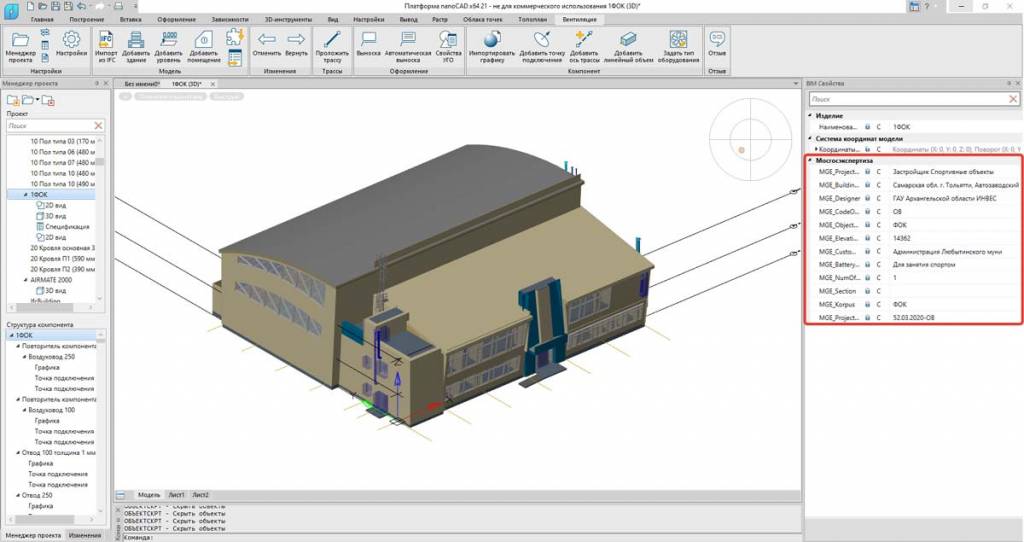

Пользовательские параметры
Функционал программы позволят инженеру создавать дополнительные свойства и присваивать их оборудованию.
Удобная прокладка воздуховодов
При прокладке трасс, программа автоматически подбирает и размещает отводы, тройники, переходы и другие объекты, что значительно сокращает время наполнения информационной модели.

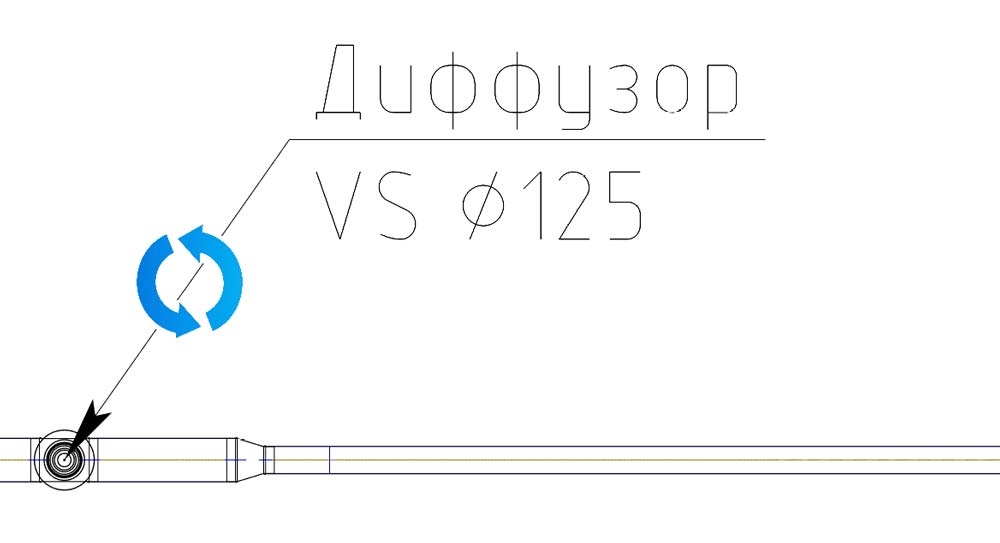

Автоматическое формирование выносок
Пользователь имеет возможность указать, какие данные нужно отображать в выноске и программа будет их «подхватывать» из объектов. Все изменения, происходящие в объектах, автоматически применяются и в выноске.
Оформление по российским стандартам
nanoCAD BIM Вентиляция позволяет выпустить проектную и рабочую документацию в соответствии с требованиями российских норм и правил.
3D-модель любой степени детализации
В nanoCAD BIM Вентиляция пользователь может создать модель любой степени детализации в зависимости от проектных задач и требований заказчика.
Пользовательские параметры
Функционал программы позволят инженеру создавать дополнительные свойства и присваивать их оборудованию.
Удобная прокладка воздуховодов
При прокладке трасс, программа автоматически подбирает и размещает отводы, тройники, переходы и другие объекты, что значительно сокращает время наполнения информационной модели.
Автоматическое формирование выносок
Пользователь имеет возможность указать, какие данные нужно отображать в выноске и программа будет их «подхватывать» из объектов. Все изменения, происходящие в объектах, автоматически применяются и в выноске.

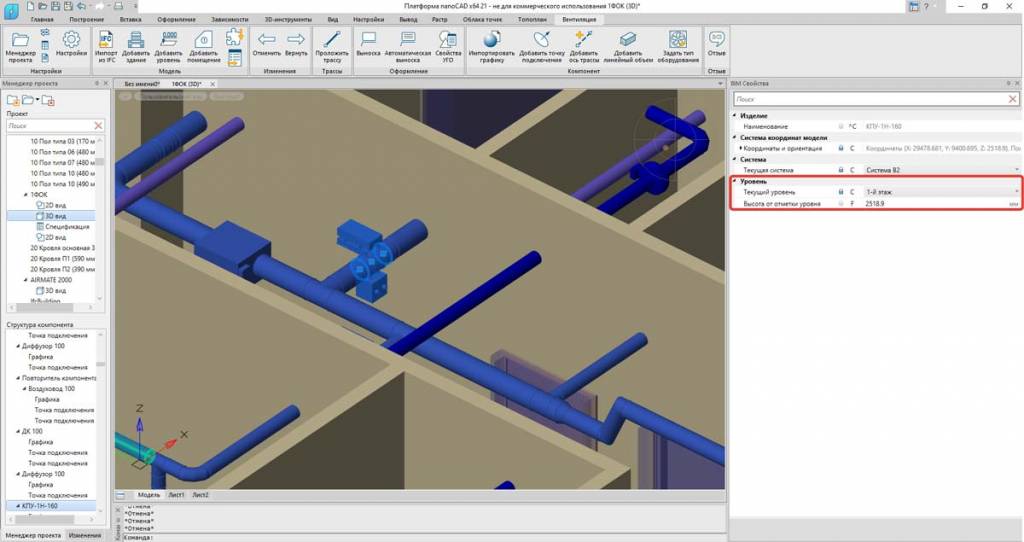

Принадлежность элементов к уровням
В nanoCAD BIM Вентиляция реализован удобный механизм распределения элементов модели по уровням (этажам). Принадлежность к уровню (этажу) можно переопределить в любой момент на странице свойств элемента.
В nanoCAD BIM Вентиляция реализован удобный механизм распределения элементов модели по уровням (этажам). Принадлежность к уровню (этажу) можно переопределить в любой момент на странице свойств элемента.
Новые возможности nanoCAD BIM Вентиляция 25
Поддержка новой Платформы nanoCAD 25
Табличные виды
В обновлении табличных видов предложены расширенные возможности контроля содержимого с окном «Неучтенные компоненты» и цветовой подсветкой дублей. Реализованы новые операторы сравнения для фильтров, добавлена функция копирования структур табличных видов.
База стандартных компонентов
В базу стандартных компонентов добавлены 30 новых параметрических объектов для моделирования систем вентиляции.
Выноски
Выноски меняют свое положение вслед за изменением положения объекта, к которому они привязаны. Поведение выноски можно настроить через диалоговое окно «Тип привязки позиции выноски».
Интеграция с Платформой nanoCAD
Объекты информационной модели сохраняют свои dwg-свойства при переоткрытии 2D/3D-вида – например, принадлежность к слою и порядок следования.
Замена параметрической графики
Обновить существующую параметрическую dwg-графику можно в один клик. Опция доступна в контекстном меню вида компонента «Параметрическая графика».
Организация Менеджера проекта
BIM-свойство «Каталог» размещает компонент в Менеджере проекта по предпочтениям пользователя.
Экспорт компонентов
Позволяет быстро создать новый «чистый» проект, содержащий только выбранный компонент.
Поверхностные врезки
Реализована поддержка ассоциативного перемещения; добавлено BIM-свойство, отображающее количество врезок в повторителе.
Типовые узлы
Оптимизировано поведение свойства «Расход воздуха»: теперь оно автоматически появляется во всех экземплярах компонентов с опцией «Воздухораспределитель». Это упрощает создание типовых узлов с заданным расходом воздуха на воздухораспределителях.
Редактор формул
Добавлены 12 новых функций для использования в редакторе: тригонометрические, алгебраические и системные.
Экспорт в IFC
Реализована система присвоения уникальных идентификаторов элементам, экспортируемым в формат IFC.
Шаблон оформления
Новая функция автоматизированного оформления чертежей позволяет расставлять условные графические обозначения и выноски на видах.
Новая функция автоматизированного оформления чертежей позволяет расставлять условные графические обозначения и выноски на видах.
nanoCAD BIM Вентиляция 25: шаблоны оформления 2D-видов
В обновлении табличных видов предложены расширенные возможности контроля содержимого с окном «Неучтенные компоненты» и цветовой подсветкой дублей. Реализованы новые операторы сравнения для фильтров, добавлена функция копирования структур табличных видов.
nanoCAD BIM Вентиляция 25: табличные виды
В базу стандартных компонентов добавлены 30 новых параметрических объектов для моделирования систем вентиляции.

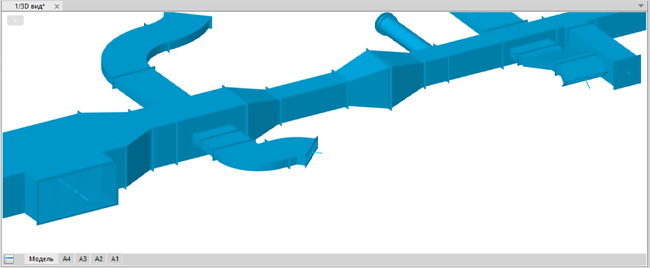

nanoCAD BIM Вентиляция 25: новые параметрические элементы
Выноски меняют свое положение вслед за изменением положения объекта, к которому они привязаны. Поведение выноски можно настроить через диалоговое окно «Тип привязки позиции выноски».
nanoCAD BIM Вентиляция 25: диалоговое окно «Тип привязки позиции выноски»
Объекты информационной модели сохраняют свои dwg-свойства при переоткрытии 2D/3D-вида – например, принадлежность к слою и порядок следования.
nanoCAD BIM Вентиляция 25: интеграция с Платформой nanoCAD
Обновить существующую параметрическую dwg-графику можно в один клик. Опция доступна в контекстном меню вида компонента «Параметрическая графика».

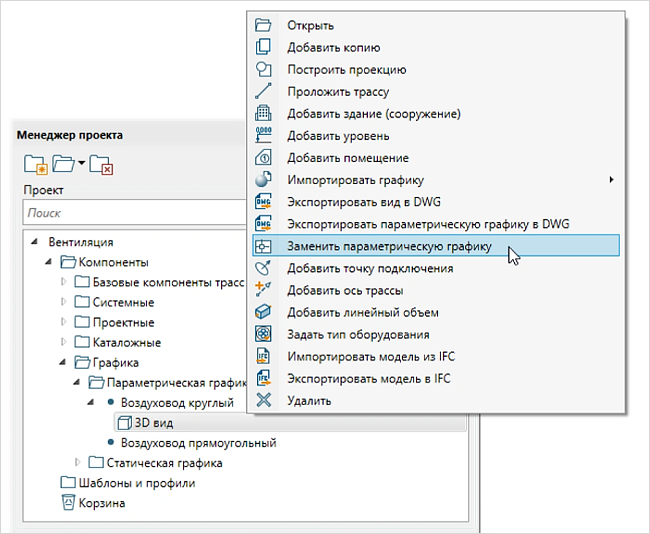

nanoCAD BIM Вентиляция 25: контекстное меню «Заменить параметрическую графику»
BIM-свойство «Каталог» размещает компонент в Менеджере проекта по предпочтениям пользователя.

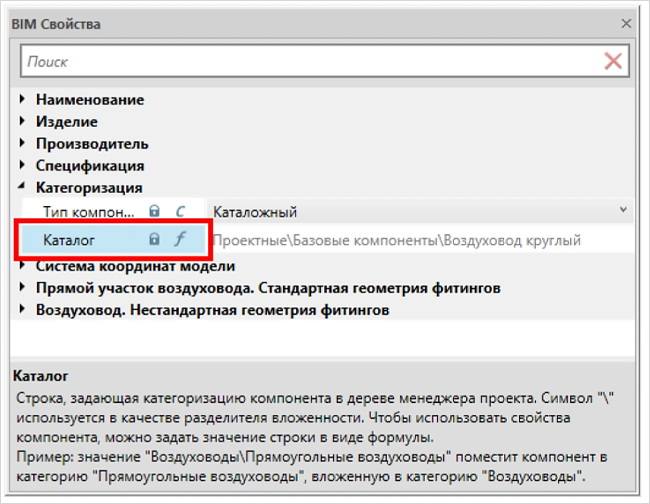

nanoCAD BIM Вентиляция 25: BIM-свойство «Каталог»
Позволяет быстро создать новый «чистый» проект, содержащий только выбранный компонент.

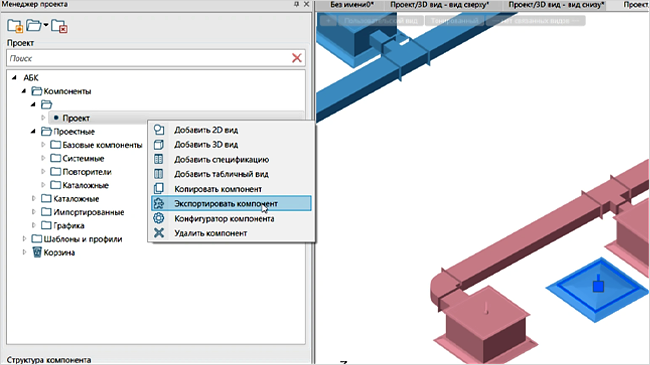

nanoCAD BIM Вентиляция 25: диалоговое окно «Экспортировать компонент»
Реализована поддержка ассоциативного перемещения; добавлено BIM-свойство, отображающее количество врезок в повторителе.

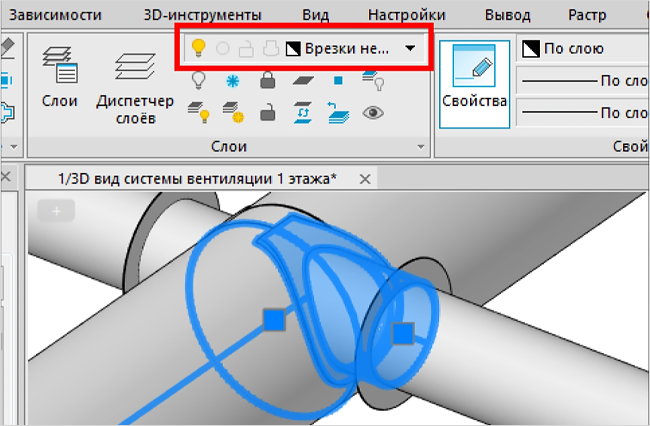

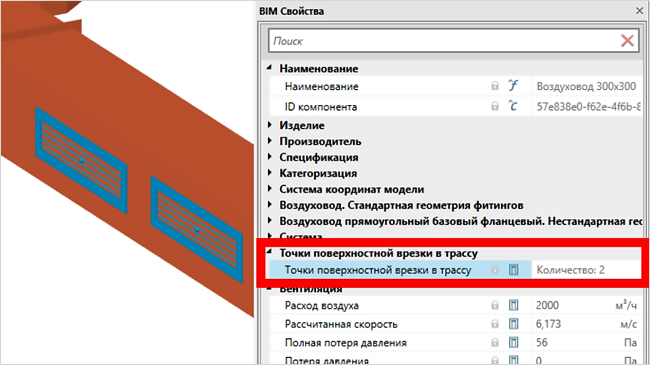

nanoCAD BIM Вентиляция 25: BIM-свойство для отображения количества врезок в воздуховоде
Оптимизировано поведение свойства «Расход воздуха»: теперь оно автоматически появляется во всех экземплярах компонентов с опцией «Воздухораспределитель». Это упрощает создание типовых узлов с заданным расходом воздуха на воздухораспределителях.

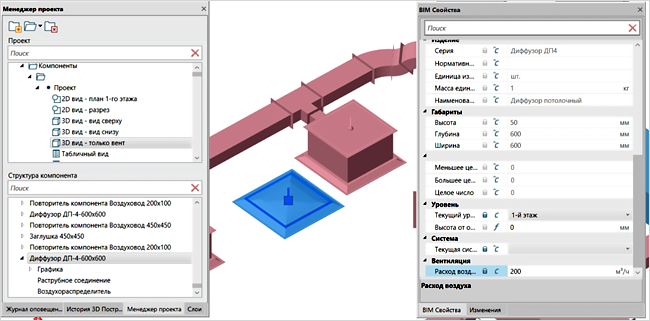

nanoCAD BIM Вентиляция 25: BIM-свойство «Расход воздуха»
Добавлены 12 новых функций для использования в редакторе: тригонометрические, алгебраические и системные.

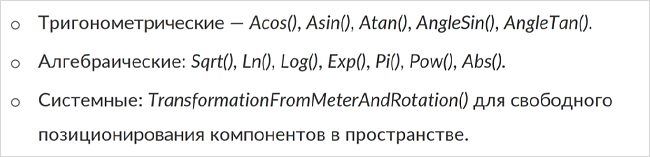

nanoCAD BIM Вентиляция 25: новые функции, доступные в редакторе формул
Реализована система присвоения уникальных идентификаторов элементам, экспортируемым в формат IFC.

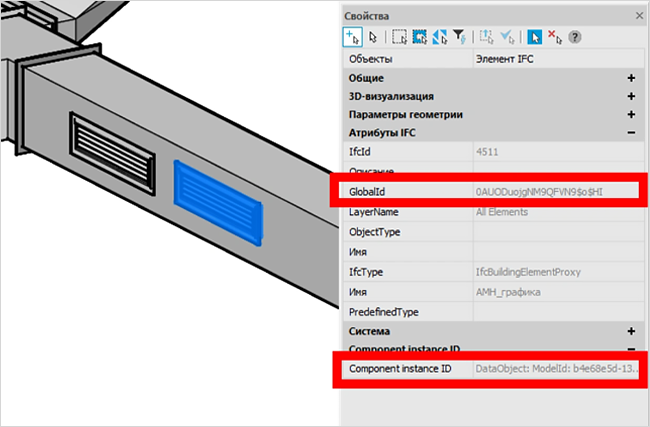

nanoCAD BIM Вентиляция 25: уникальные идентификаторы в элементах IFC
