nanoCAD BIM Отопление 25
|
|
Программный комплекс nanoCAD BIM Отопление предназначен для проектирования систем отопления зданий и сооружений. В программе представлена расчетная (гидравлический и тепловой расчет системы водяного отопления по СНиП 41−01−2003) и графическая части раздела проектирования «Отопление» и автоматическое специфицирование.
Программный продукт nanoCAD BIM Отопление включает в себя профессиональные инструменты проектировщика инженерных систем. Из создаваемой модели систем отопления пользователь получает всю необходимую документацию: поэтажные планы систем отопления; аксонометрические схемы систем отопления; спецификации оборудования и др.
Программный продукт nanoCAD BIM Отопление включает в себя профессиональные инструменты проектировщика инженерных систем. Из создаваемой модели систем отопления пользователь получает всю необходимую документацию: поэтажные планы систем отопления; аксонометрические схемы систем отопления; спецификации оборудования и др.
Область применения
Программный продукт nanoCAD BIM Отопление предназначен для проектирования и моделирования системы отопления зданий и сооружений. Из созданной реальной 3D-модели систем водоснабжения и канализации пользователь получает всю необходимую документацию:
- поэтажные планы систем отопления;
- аксонометрические схемы систем отопления;
- спецификацию оборудования;
- экспликацию помещений;
- общий отчет по проекту;
- ведомость отопительных приборов;
- ведомость циркуляционных колец;
- ведомость гидравлического расчета циркуляционных колец;
- отчет по настройкам арматуры;
- ведомость теплового расчета приборов отопления;
- трехмерную твердотельную модель системы отопления.
Ядро системы
Платформа nanoCAD — российская универсальная САПР-платформа, содержащая все необходимые инструменты базового проектирования и выпуска чертежей.
Удобство и «дружественность» Платформы nanoCAD обеспечиваются принятыми традиционными методами работы и знакомым интерфейсом.
Основные возможности
Оформление по российским стандартам
В отличие от зарубежных САПР, программа nanoCAD BIM Отопление уже настроена под требования к оформлению документации, которые содержатся в российских нормативных документах. Пользователям больше не придется перенастраивать САПР или устанавливать дополнительные аддоны. В nanoCAD BIM Отопление есть все необходимое для проектирования!
ЗD-модель

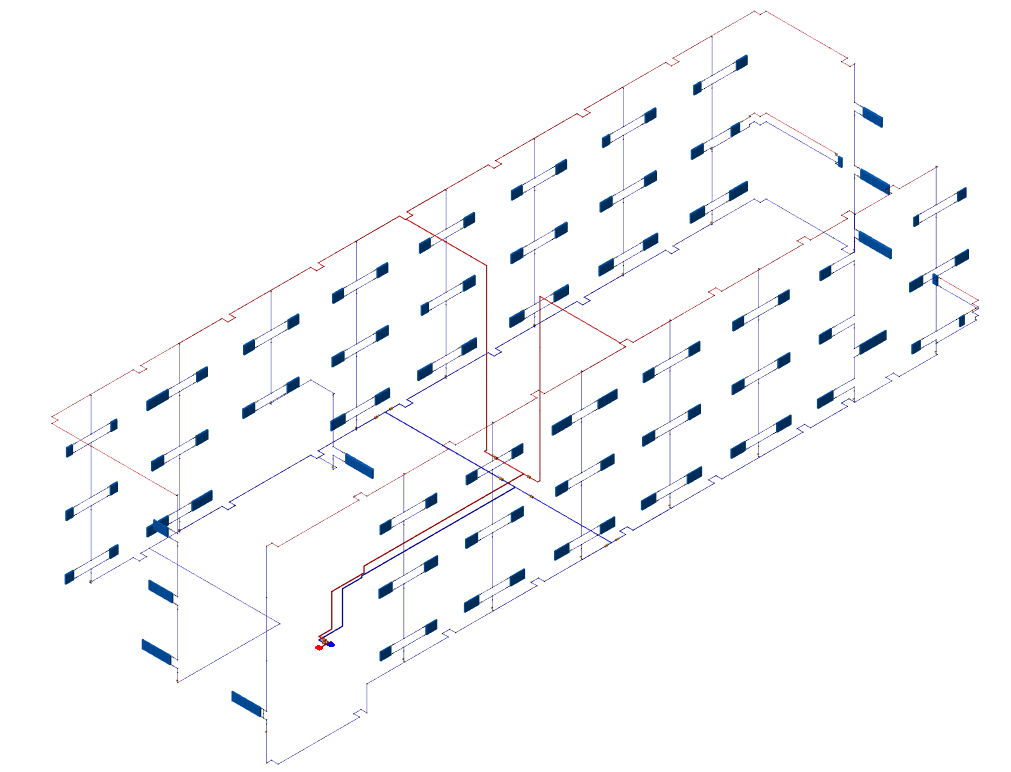

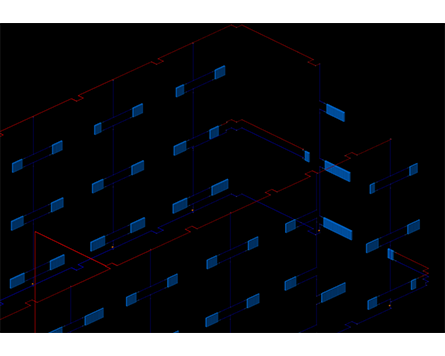

Основа работы программы nanoCAD BIM Отопление — это 3D-модель системы отопления. Но проектировщик, как правило, работает не в трехмерной модели, а на отдельных планировках. Как же создать «правильную» модель для корректного расчета и графики? В nanoCAD BIM Отопление проектировщик действительно работает с отдельными поэтажными планами. На каждом из них создается область этажа и соответствующему этажу присваивается номер. Таким образом, формируется трехмерная модель системы отопления, а при гидравлическом и тепловом расчете учитывается высотный перепад.
Открытые базы данных

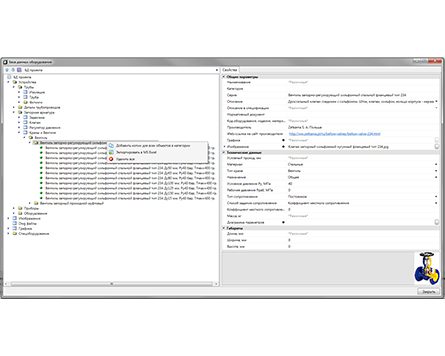

Все базы данных nanoCAD BIM Отопление открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего не требуется обладать навыками программирования. Достаточно умения работать в простейшем табличном редакторе.
Согласованность данных
Для согласования данных в nanoCAD BIM Отопление используется специализированный Менеджер проектов. Все чертежи, спецификации и другие документы проекта гарантированно относятся именно к текущему проекту nanoCAD BIM Отопление. Это позволяет получать точные спецификации оборудования. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем отопления.
Уникальные возможности
Инженерные расчеты
В программе реализован гидравлический и тепловой расчет системы водяного отопления по СП 60.13330.2020, что намного упрощает работу инженера.
Передача данных через IFC

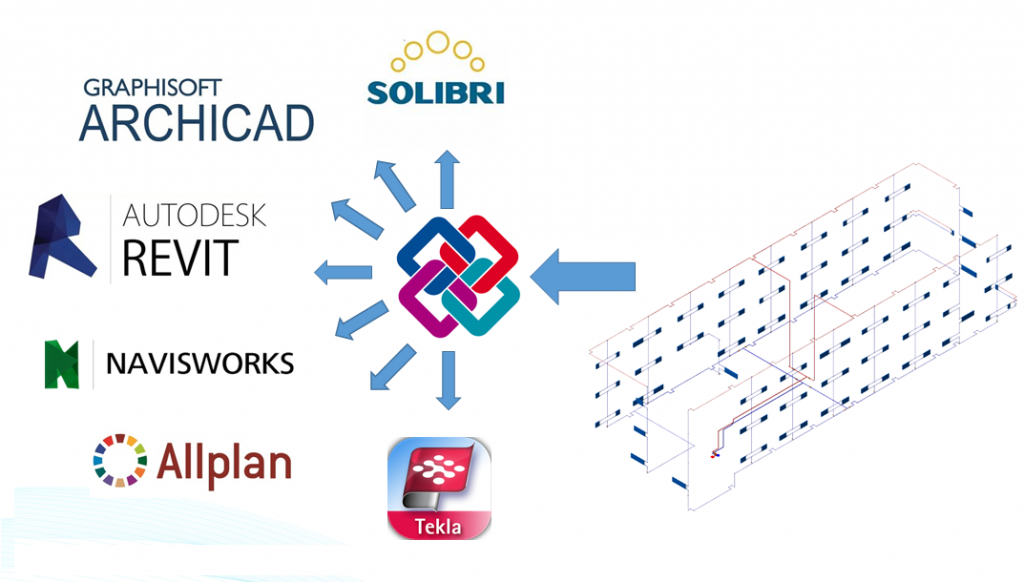

Благодаря поддержке экспорта в обменные файлы стандарта IFC информационные модели инженерных систем, выполненные в nanoCAD BIM Отопление, легко встраиваются в общую информационную модель проектируемого объекта на любой BIM-платформе, будь то Archicad, Revit, Allplan или какая-либо другая.
Оформление

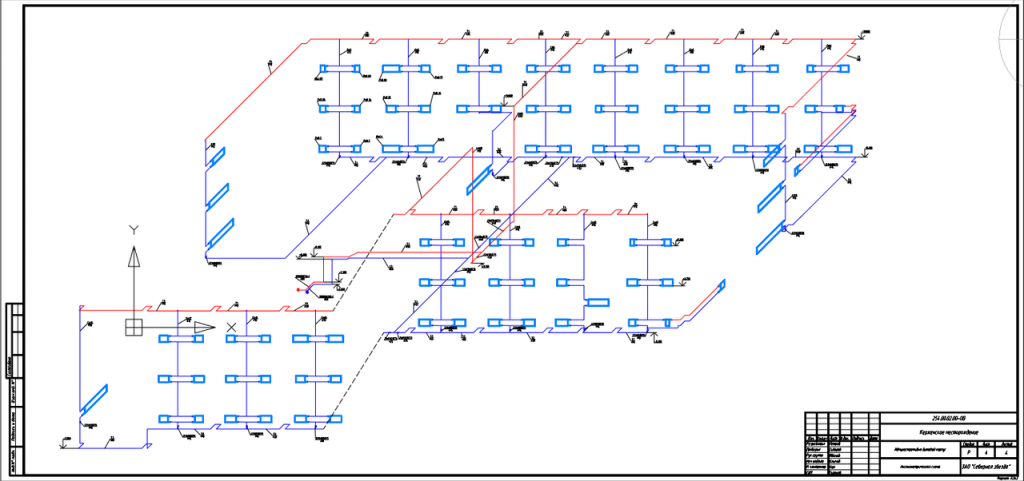

Программа nanoCAD BIM Отопление полностью учитывает требования отечественных нормативов. Все табличные формы отвечают ГОСТ 21.602−2011 и ГОСТ 21.110−2013, а основная надпись на чертежах — ГОСТ Р 21.1101−2013. Кроме того, nanoCAD BIM Отопление генерирует аксонометрическую схему, а подавляющее большинство зарубежных программ создает изометрию, не предусмотренную в ГОСТ.
СУБД PostgreSQL

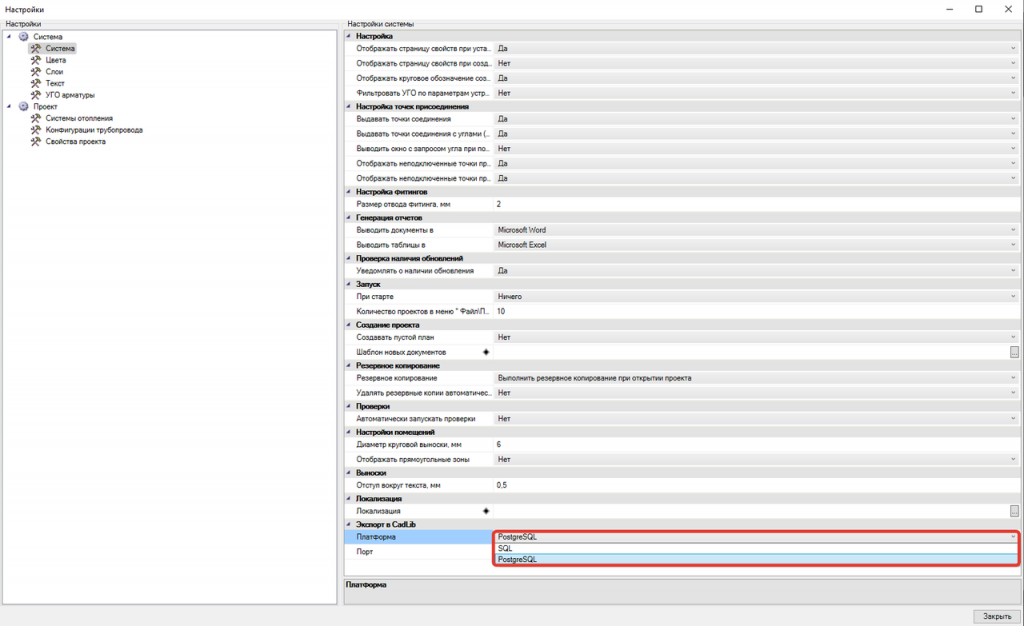

Реализована поддержка СУБД PostgreSQL при выгрузке моделей в CADLib Модель и Архив.
В программе реализован гидравлический и тепловой расчет системы водяного отопления по СП 60.13330.2020, что намного упрощает работу инженера.
Передача данных через IFC
Благодаря поддержке экспорта в обменные файлы стандарта IFC информационные модели инженерных систем, выполненные в nanoCAD BIM Отопление, легко встраиваются в общую информационную модель проектируемого объекта на любой BIM-платформе, будь то Archicad, Revit, Allplan или какая-либо другая.
Оформление
Программа nanoCAD BIM Отопление полностью учитывает требования отечественных нормативов. Все табличные формы отвечают ГОСТ 21.602−2011 и ГОСТ 21.110−2013, а основная надпись на чертежах — ГОСТ Р 21.1101−2013. Кроме того, nanoCAD BIM Отопление генерирует аксонометрическую схему, а подавляющее большинство зарубежных программ создает изометрию, не предусмотренную в ГОСТ.
СУБД PostgreSQL
Реализована поддержка СУБД PostgreSQL при выгрузке моделей в CADLib Модель и Архив.
Новые возможности nanoCAD BIM Отопление 25
Поддержка новейшей версии Платформы nanoCAD
nanoCAD BIM Отопление 25.0 устанавливается на Платформу nanoCAD версии 25.0.
Автоматический подбор и расстановка фитингов
Реализована возможность автоматического подбора и расстановки фитингов для однотрубных и двухтрубных систем.
База оборудования
1. Выработано правило размещения графики для автоматической расстановки отводов:
nanoCAD BIM Отопление 25.0 устанавливается на Платформу nanoCAD версии 25.0.
Автоматический подбор и расстановка фитингов
Реализована возможность автоматического подбора и расстановки фитингов для однотрубных и двухтрубных систем.
База оборудования
1. Выработано правило размещения графики для автоматической расстановки отводов:
- отвод должен располагаться вдоль оси Х, изгиб по оси Y в положительную сторону;
- тройник магистрали располагается вдоль оси Х, отвод по оси Y в положительную сторону;
- крестовина: магистраль располагается вдоль оси Х, отводы по оси Y в положительную и отрицательную сторону.
3. В перечне продукции производителей трубопроводов появились изолированные трубопроводы. Теперь в базе данных можно задать наличие и толщину изоляции трубопровода.
Группа команд

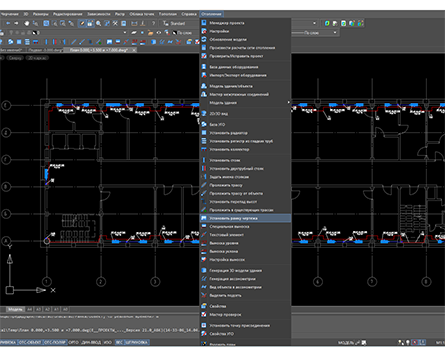

1. Добавлена новая группа команд «Высоты», доступная на ленте:
- «Изменить высоту» – CW_CHANGE_HEIGHT. Позволяет для всех попавших в выбор объектов и трасс задать положительное или отрицательное смещение по высоте относительно текущих значений высот;
- «Изменить высоту трасс» – CW_CHANGE_TRACES_HEIGHT. Позволяет для всех попавших в выбор трасс задать положительное или отрицательное смещение по высоте относительно текущих значений высот;
- «Изменить высоту объектов» – CW_CHANGE_OBJECTS_HEIGHT. Позволяет для всех попавших в выбор объектов задать положительное или отрицательное смещение по высоте относительно текущих значений высот.
2. Появилась команда автоматического подбора и установки фитингов на горизонтальных участках однотрубной системы.
3. Реализованы несколько команд копирования параметров труб: для горизонтальных участков и для стояков.
Редактирование труб
В режиме 3D-вида на трубах выдаются точки подключения и вершин на действительной высоте. Прокладка труб, установка арматуры и соединительных элементов, а также редактирование соединений теперь возможны без переключения на 2D-вид.
Окно «Мастер проверок»
Появился новый раздел «Проверки элементов оформления». Доступны следующие проверки: «Наличие шаблона для выноски», «Наличие связи выноски с объектом».
Блокировка изменения прибора
Реализована возможность блокировки автоматического изменения прибора при расчете. Блокировка производится в свойствах прибора.
Вывод документов
Добавлена возможность вывода документов в DOCX и XLSX без офисных приложений и с увеличением скорости экспорта.
