Project StudioCS Водоснабжение 2022
|
|
Project StudioCS Водоснабжение — программа для проектирования систем водопровода и канализации по отечественным стандартам, в которой объединены расчетная и графическая части проекта. Основанием для расчета, формирования аксонометрических схем, генерации спецификаций оборудования является реальная модель сети.
Специализированное программное обеспечение Project StudioCS Водоснабжение предназначено для проектирования внутренних систем горячего и холодного водоснабжения и канализации, а также водяного пожаротушения с использованием пожарных кранов. В нем объединены расчетная и графическая части раздела проектирования «Внутренний водопровод и канализация».
Будучи приложением к AutoCAD, Project StudioCS Водоснабжение позволяет загружать архитектурную подоснову любого формата, поддерживаемого этой системой (*.dwg-файлы, растровые изображения, OLE-объекты и т.д.), а при использовании Autodesk Architectural Desktop или AutoCAD Architecture — работать с *.dwg-файлами, созданными в этих программах.
Область применения
- поэтажные планы;
- трехмерную схему систем;
- аксонометрические схемы;
- спецификацию оборудования;
- спецификацию систем водоснабжения и канализации;
- экспликацию помещений;
- ведомость рабочих чертежей основного комплекта;
- ведомость ссылочных и прилагаемых документов;
- ведомость объемов строительных и монтажных работ.

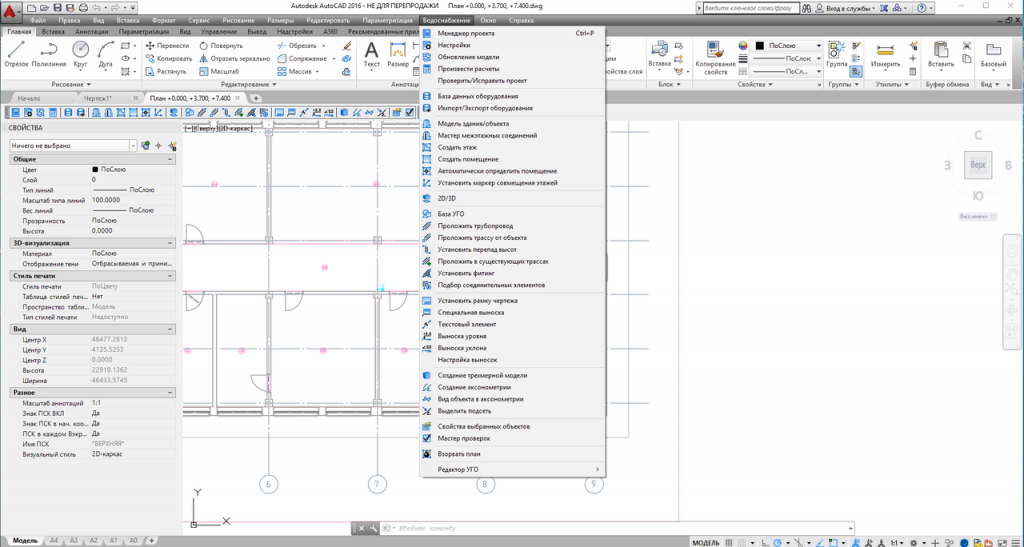

Удобный интерфейс
Project StudioCS Водоснабжение. Интерфейс
Программа Project StudioCS Водоснабжение имеет привычный интерфейс, что позволяет свести к минимуму сроки ее внедрения. Пользователь работает со стандартными выпадающими меню, панелями инструментов, командной строкой. Кроме того, в Project StudioCS Водоснабжение реализованы сервисные функции создания моделей систем водоснабжения и канализации, такие как контекстное меню, режимы отслеживания и объектной привязки и т.п.

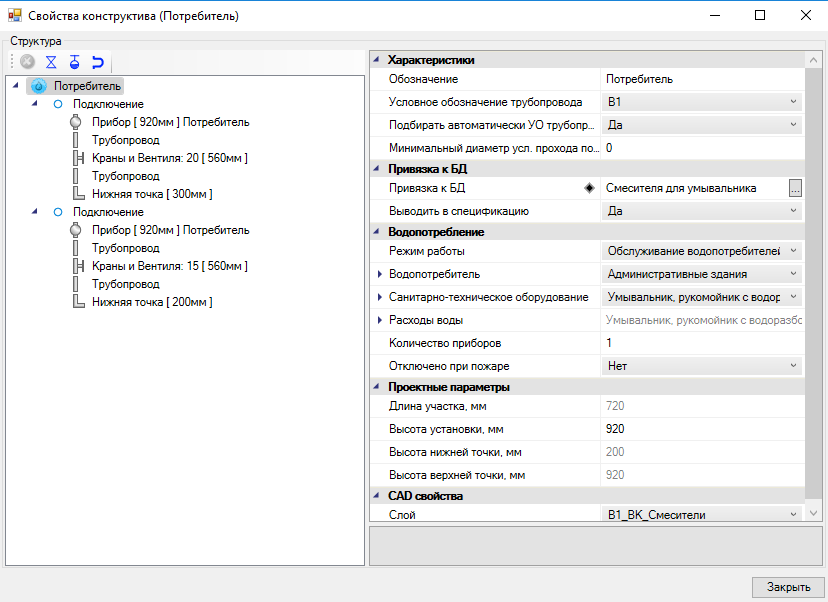

Интеллектуальные объекты Project StudioCS Водоснабжение
Project StudioCS Водоснабжение. Интеллектуальные объекты
Все объекты Project StudioCS Водоснабжение (трубопроводы, санитарные приборы, трубопроводная арматура и т.д.) являются интеллектуальными. Каждый из этих объектов обладает характерными свойствами, которые можно редактировать в процессе проектирования, причем для каждой группы элементов данные свойства имеют определенные характеристики. Для трубопроводов и арматуры можно выбрать сортамент и типоразмер, для санитарных приборов — сортамент.

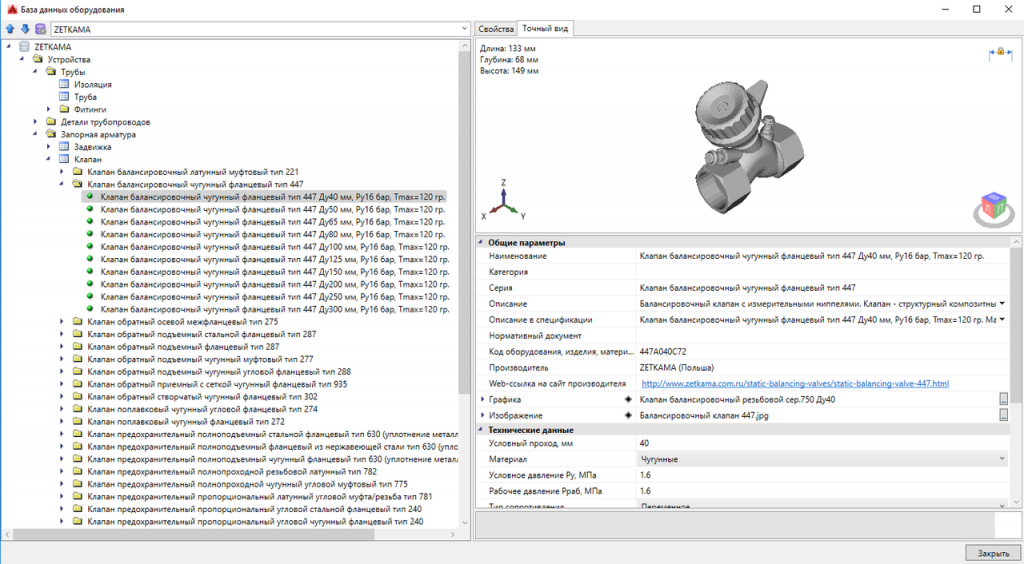

Открытые базы данных
Project StudioCS Водоснабжение. База данных
Сегодня в системах водоснабжения и канализации используется весьма разнообразное оборудование, на рынке представлены изделия как отечественных, так и зарубежных производителей. Это делает принципиально важным наполнение баз данных. На сегодняшний день база данных элементов Project StudioCS Водоснабжение содержит более 7000 различных изделий популярных в России производителей: Zetkama, NANOPLAST, Rehau, Uponor, ООО «БРОЕН-АДЛ» и др.
Все базы данных Project StudioCS Водоснабжение открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего не требуется обладать навыками программирования. Достаточно умения работать в простейшем табличном редакторе.
Кроме того, в Project StudioCS Водоснабжение предусмотрена возможность редактирования баз данных гидравлических характеристик водопотребителей и санитарных приборов. Таким образом, если по желанию заказчика параметры водопотребления на объекте должны отличаться от нормативных (например, при частном строительстве), вы всегда сможете добавить необходимые характеристики в базу данных. Также можно добавлять сантехнические приборы со свойствами, отличными от нормативных характеристик.
Основа работы программы Project StudioCS Водоснабжение — это 3D-модель систем водоснабжения и канализации. Но проектировщик, как правило, работает не в трехмерной модели, а на отдельных планировках. Как же создать «правильную» модель для корректного расчета и графики?
В Project StudioCS Водоснабжение эта проблема решается следующим образом. Проектировщик действительно работает с отдельными поэтажными планами. На каждом из них создается область этажа и соответствующему этажу присваивается номер. Таким образом, формируется трехмерная модель систем водоснабжения и канализации, а при гидравлическом расчете учитывается высотный перепад.

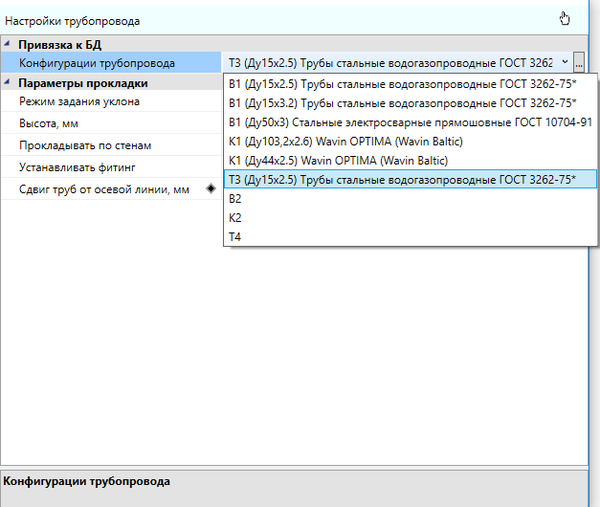

В программе реализована возможность задавать сдвиг трубы от оси трассы на плане для получения реальной модели системы. При прокладке трубы вдоль стены теперь можно указывать два параметра: отступ от стены для трассы на плане и расстояние от трубы до стены в реальном пространстве. Это позволяет отображать трассу трубопровода на плане в ином месте от расположения трубы в реальном пространстве, что обеспечивает возможность получить более точную трехмерную модель системы и, в свою очередь, делает результаты вычислений, спецификации оборудования и аксонометрическую схему более корректными. В итоге инженеру предоставляется документация, соответствующая российским стандартам.
Ниже приведен пример:
Холодная и горячая трубы отображаются несколькими трассами на плане, которые идут параллельно с некоторым отступом в плоскости XOY друг от друга. В реальном пространстве они располагаются друг над другом.
При использовании импортных программных продуктов пользователь нередко сталкивается с проблемой прохождения нормоконтроля, поскольку требования к оформлению рабочей документации в нашей стране и за рубежом различны. Отличаются друг от друга и методики расчета внутренних систем водоснабжения и канализации, поскольку они основаны на эмпирических данных.
Программа Project StudioCS Водоснабжение полностью учитывает требования отечественных нормативных документов. Все табличные формы отвечают ГОСТ 21.601−2011 и ГОСТ 21.110−2013. Размещение на чертеже рамки с основной надписью осуществляется по ГОСТ Р 21.1101−2013. Кроме того, Project StudioCS Водоснабжение генерирует аксонометрическую схему, в то время как подавляющее большинство зарубежных программ создает изометрию, не предусмотренную ГОСТ.
Для согласования данных в Project StudioCS Водоснабжение используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту Project StudioCS Водоснабжение. Это позволяет правильно рассчитывать расходы воды и стоков, получать точные спецификации. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем водоснабжения и канализации.
Теперь можно осуществлять настройку шаблона спецификации, что обеспечивает большое преимущество при получении документации, необходимой пользователю.
Программа поддерживает возможность получения экспликации помещений и ее вывода в Word, Excel или в AutoCAD.
На всех современных предприятиях ведется учет ресурсов и их потребления. Не является исключением и водопотребление. Для расчета количества воды, потребляемой предприятием, определения объема сброшенных сточных вод существует балансовая таблица водопотребления и водоотведения. Ее составление необходимо для заключения договора с ГУП «Водоканал». В программе реализована ведомость «Баланс водопотребления и водоотведения», которая формируется в самом начале проекта и не требует построения модели систем. Данные таблицы показывают объективную картину водообращения воды в организации и демонстрируют, какое именно количество воды требуется конкретному предприятию, а также какой объем сточных вод ожидается к сбросу в канализацию в результате жизнедеятельности объекта.
Реализовано получение в полуавтоматическом режиме ведомости рабочих чертежей основного комплекта по ГОСТ 21.101−97, ведомости ссылочных и прилагаемых документов по ГОСТ 21.101−97 и ведомости объемов строительных и монтажных работ по ГОСТ 21.111−84. Эти ведомости можно вывести в Word, Excel или в AutoCAD.
После проведения расчета программа автоматически создает отчеты по водопроводным системам. Эти отчеты можно выгрузить в Excel.
Благодаря реализации экспорта в обменные файлы стандарта IFC информационные модели инженерных систем, выполненные в Project StudioCS Водоснабжение, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе, будь то ARCHICAD, Revit, Allplan или какая-либо другая.
Все базы данных Project StudioCS Водоснабжение открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего не требуется обладать навыками программирования. Достаточно умения работать в простейшем табличном редакторе.
Кроме того, в Project StudioCS Водоснабжение предусмотрена возможность редактирования баз данных гидравлических характеристик водопотребителей и санитарных приборов. Таким образом, если по желанию заказчика параметры водопотребления на объекте должны отличаться от нормативных (например, при частном строительстве), вы всегда сможете добавить необходимые характеристики в базу данных. Также можно добавлять сантехнические приборы со свойствами, отличными от нормативных характеристик.

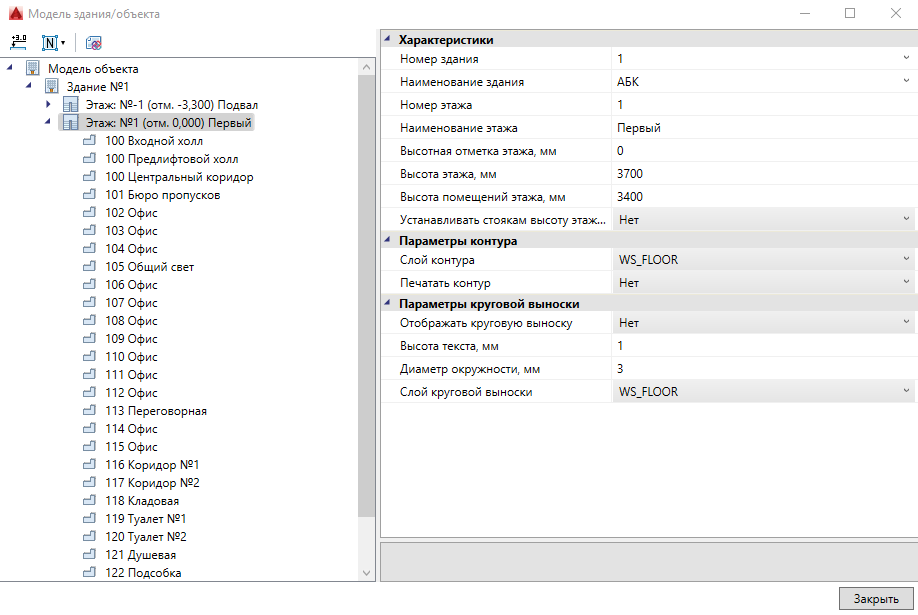

Работа с этажами, помещениями и стояками
Project StudioCS Водоснабжение. Модель здания/объекта
Существует возможность загрузить помещения через IFC-формат. Также инженер может самостоятельно определить контуры помещения как в автоматическом, так и в ручном режиме. Можно автоматически пронумеровать помещения, если это не было сделано ранее. А все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне Модель здания/объекта. Здесь же возможно изменить характеристики (свойства) каждого этажа или помещения — теперь для этого нет необходимости отдельно открывать каждый чертеж.

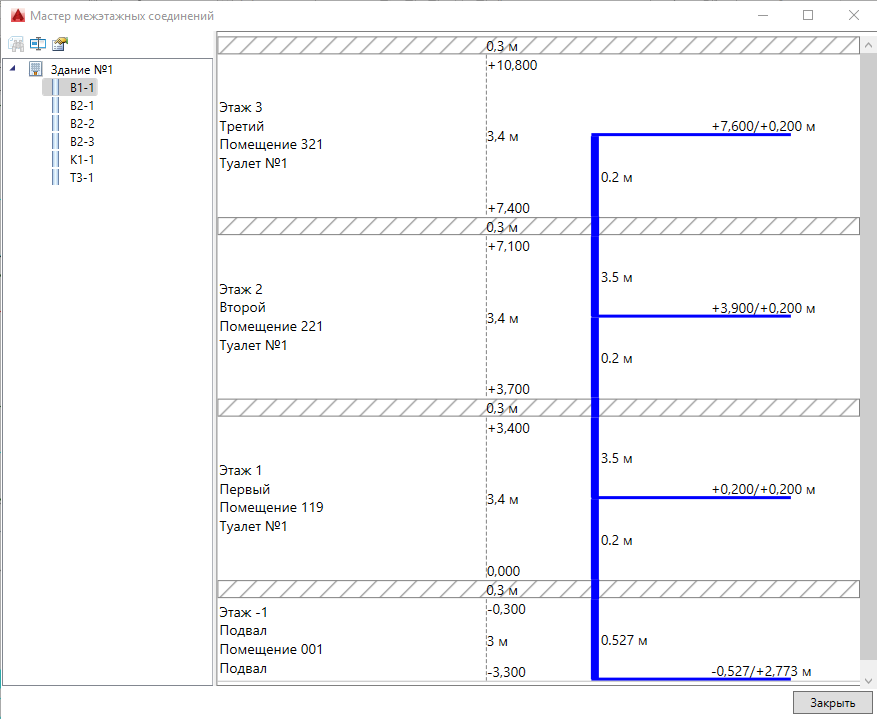

Для просмотра и анализа всех спроектированных стояков в здании и для редактирования их свойств предназначен Мастер межэтажных соединений.
Project StudioCS Водоснабжение. Мастер межэтажных соединений
Для просмотра и анализа всех спроектированных стояков в здании и для редактирования их свойств предназначен Мастер межэтажных соединений.
Гидравлический расчет. Формирование трехмерной твердотельной модели систем водоснабжения и канализации
Гидравлические расчеты выполняются в строгом соответствии со СНиП 2.04.01−85*, СП 30.13330.2012 или СП 30.13330.2016. При проведении расчета программа просчитывает трехмерную модель систем, а по результатам этих расчетов осуществляется подбор диаметра труб, арматуры и приборов.
Основа работы программы Project StudioCS Водоснабжение — это 3D-модель систем водоснабжения и канализации. Но проектировщик, как правило, работает не в трехмерной модели, а на отдельных планировках. Как же создать «правильную» модель для корректного расчета и графики?
В Project StudioCS Водоснабжение эта проблема решается следующим образом. Проектировщик действительно работает с отдельными поэтажными планами. На каждом из них создается область этажа и соответствующему этажу присваивается номер. Таким образом, формируется трехмерная модель систем водоснабжения и канализации, а при гидравлическом расчете учитывается высотный перепад.
В программе реализована возможность задавать сдвиг трубы от оси трассы на плане для получения реальной модели системы. При прокладке трубы вдоль стены теперь можно указывать два параметра: отступ от стены для трассы на плане и расстояние от трубы до стены в реальном пространстве. Это позволяет отображать трассу трубопровода на плане в ином месте от расположения трубы в реальном пространстве, что обеспечивает возможность получить более точную трехмерную модель системы и, в свою очередь, делает результаты вычислений, спецификации оборудования и аксонометрическую схему более корректными. В итоге инженеру предоставляется документация, соответствующая российским стандартам.
Ниже приведен пример:

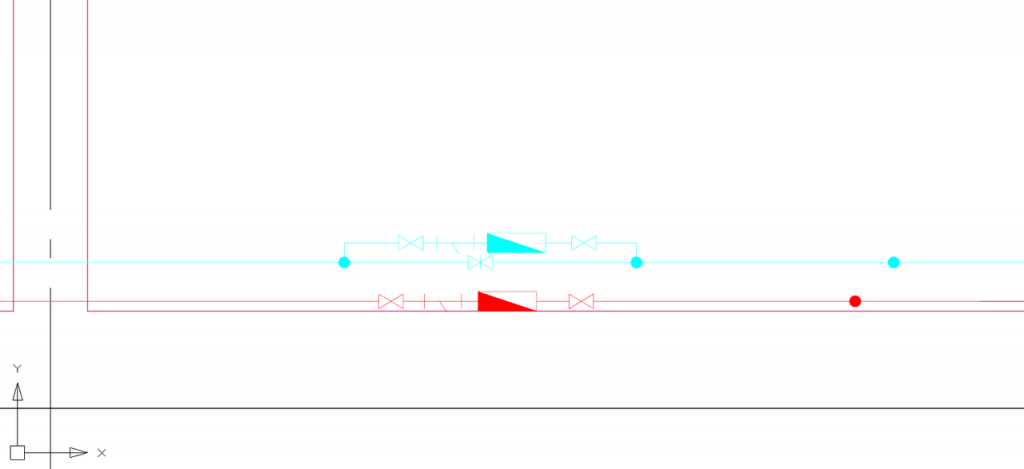

Project StudioCS Водоснабжение. Узел в 2D

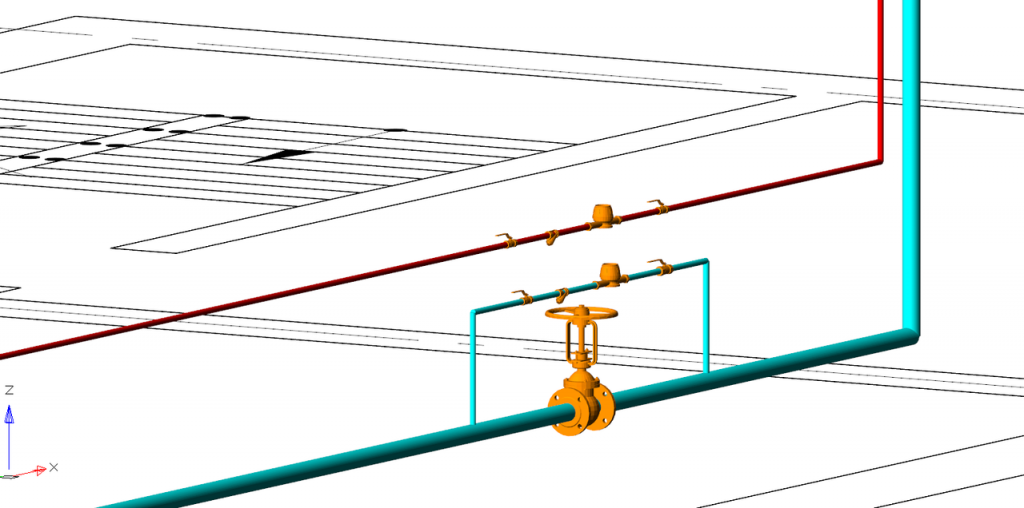

Project StudioCS Водоснабжение. Узел в 3D

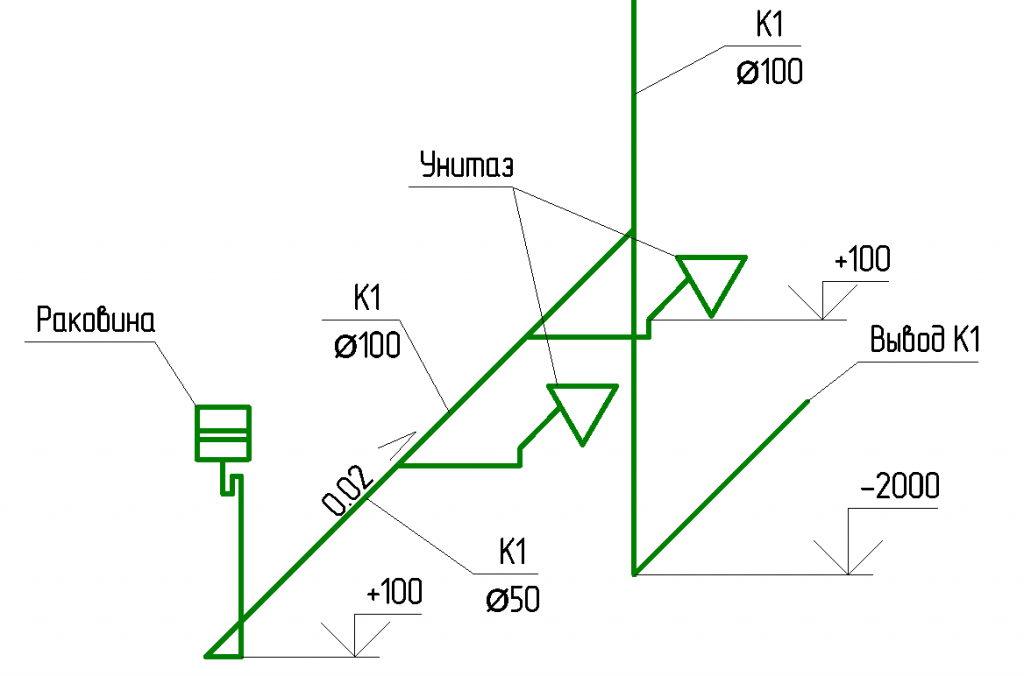

Оформление
Project StudioCS Водоснабжение. Аксонометрия
Программа Project StudioCS Водоснабжение полностью учитывает требования отечественных нормативных документов. Все табличные формы отвечают ГОСТ 21.601−2011 и ГОСТ 21.110−2013. Размещение на чертеже рамки с основной надписью осуществляется по ГОСТ Р 21.1101−2013. Кроме того, Project StudioCS Водоснабжение генерирует аксонометрическую схему, в то время как подавляющее большинство зарубежных программ создает изометрию, не предусмотренную ГОСТ.
Согласованность данных

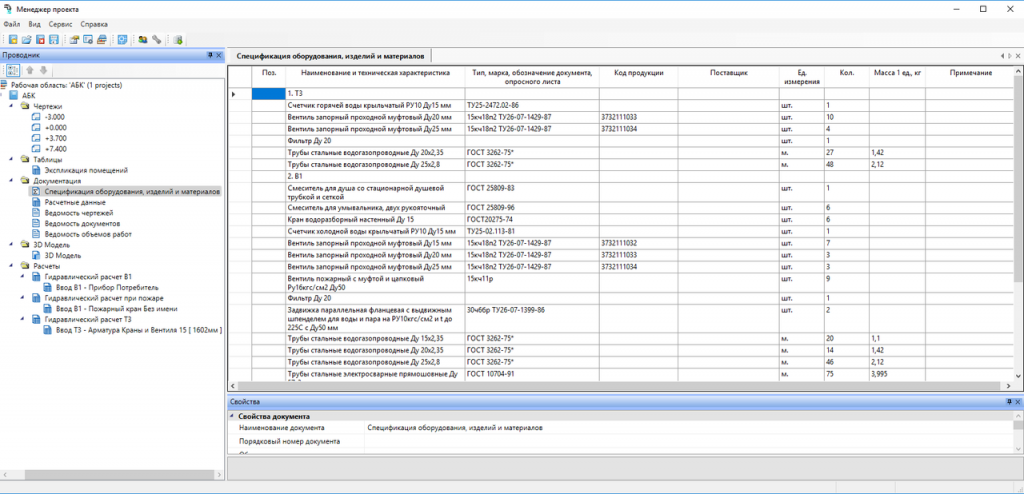

Project StudioCS Водоснабжение. Менеджер проекта
Теперь можно осуществлять настройку шаблона спецификации, что обеспечивает большое преимущество при получении документации, необходимой пользователю.
Экспликация помещений
Project StudioCS Водоснабжение. Экспликация помещений

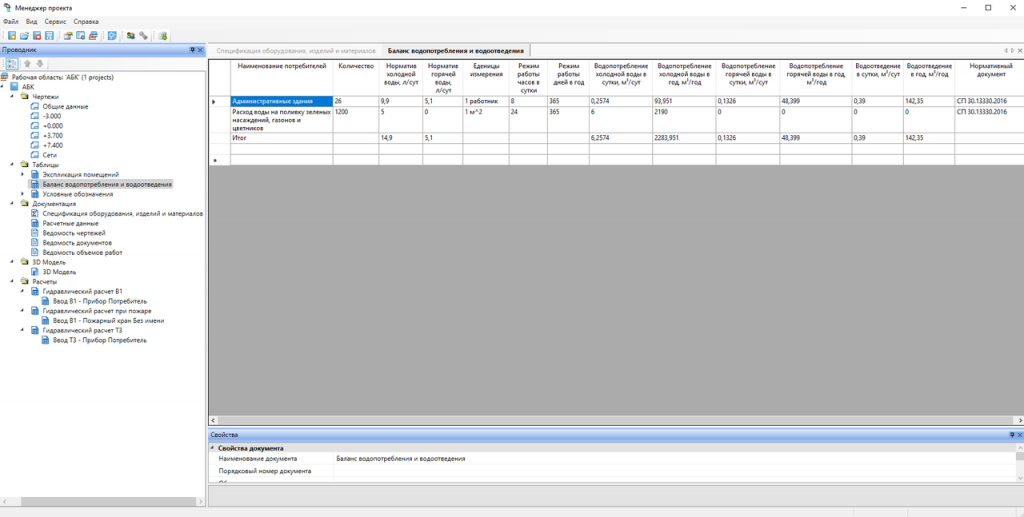

Баланс водопотребления и водоотведения
Project StudioCS Водоснабжение. Баланс водопотребления и водоотведения
На всех современных предприятиях ведется учет ресурсов и их потребления. Не является исключением и водопотребление. Для расчета количества воды, потребляемой предприятием, определения объема сброшенных сточных вод существует балансовая таблица водопотребления и водоотведения. Ее составление необходимо для заключения договора с ГУП «Водоканал». В программе реализована ведомость «Баланс водопотребления и водоотведения», которая формируется в самом начале проекта и не требует построения модели систем. Данные таблицы показывают объективную картину водообращения воды в организации и демонстрируют, какое именно количество воды требуется конкретному предприятию, а также какой объем сточных вод ожидается к сбросу в канализацию в результате жизнедеятельности объекта.

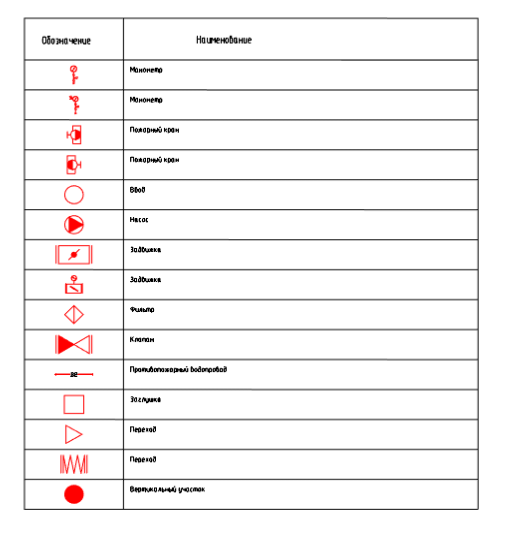

Таблица УГО

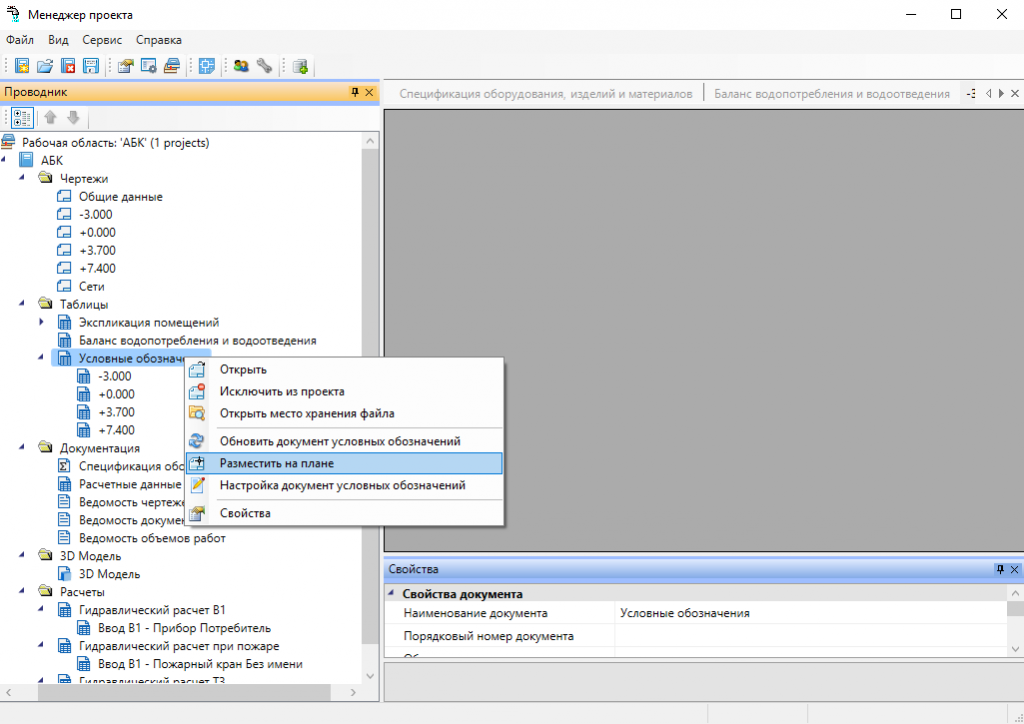

В программе реализовано автоматическое формирование таблицы УГО, используемых в проекте. Таблица формируется как для каждого этажа, так и для всего проекта.
Сформированная таблица устанавливается на активный *.dwg-файл в рабочей области CAD.
Project StudioCS Водоснабжение. Условные обозначения
Сформированная таблица устанавливается на активный *.dwg-файл в рабочей области CAD.
Project StudioCS Водоснабжение. Таблица УГО

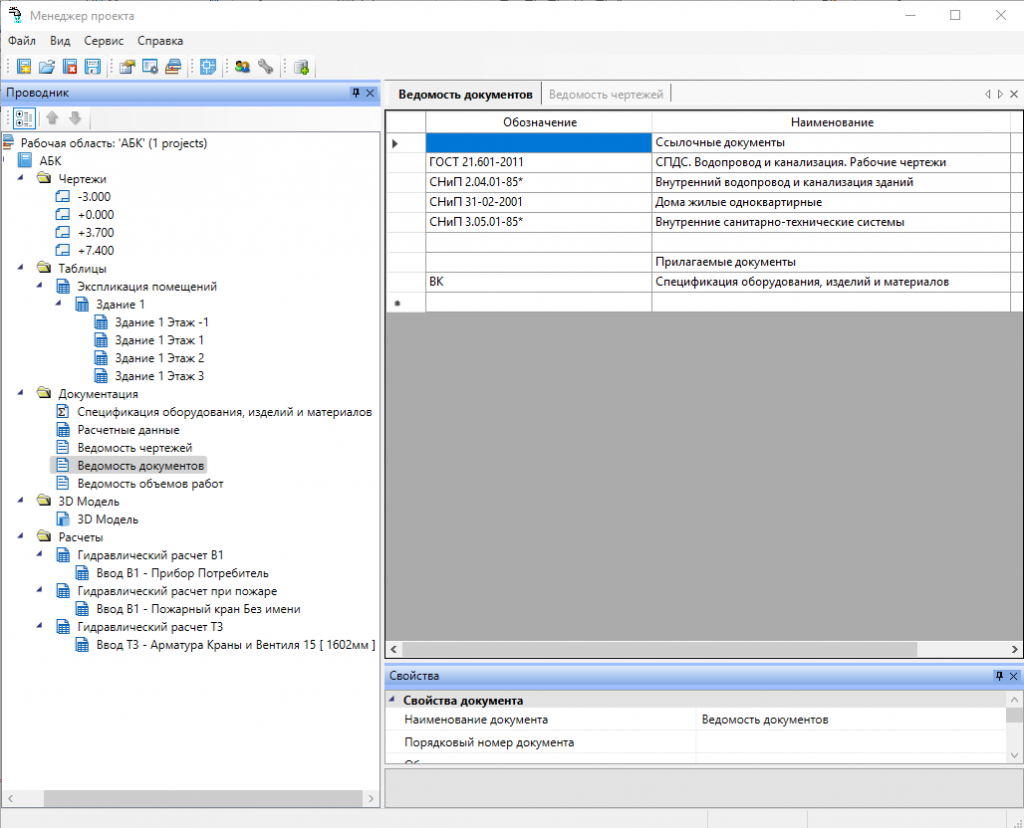

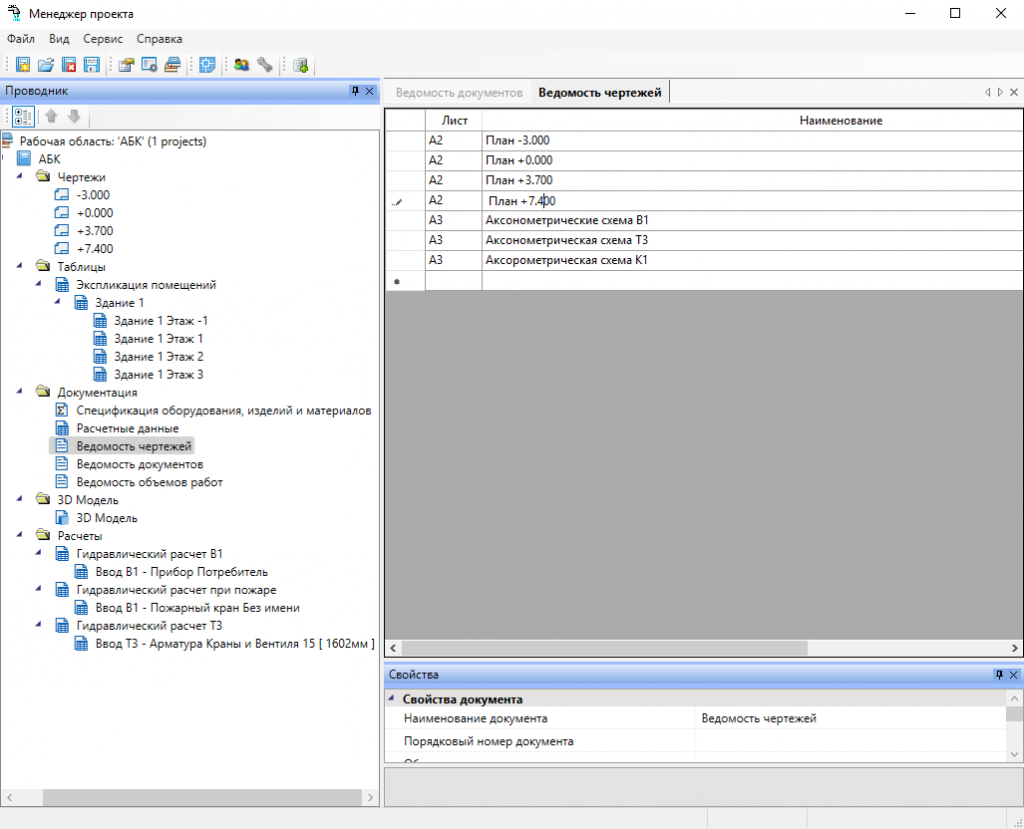

Ведомости чертежей, документов и объемов работ
Project StudioCS Водоснабжение. Ведомость чертежей
Project StudioCS Водоснабжение. Ведомость документов
Project StudioCS Водоснабжение. Ведомость объемов работ
Реализовано получение в полуавтоматическом режиме ведомости рабочих чертежей основного комплекта по ГОСТ 21.101−97, ведомости ссылочных и прилагаемых документов по ГОСТ 21.101−97 и ведомости объемов строительных и монтажных работ по ГОСТ 21.111−84. Эти ведомости можно вывести в Word, Excel или в AutoCAD.

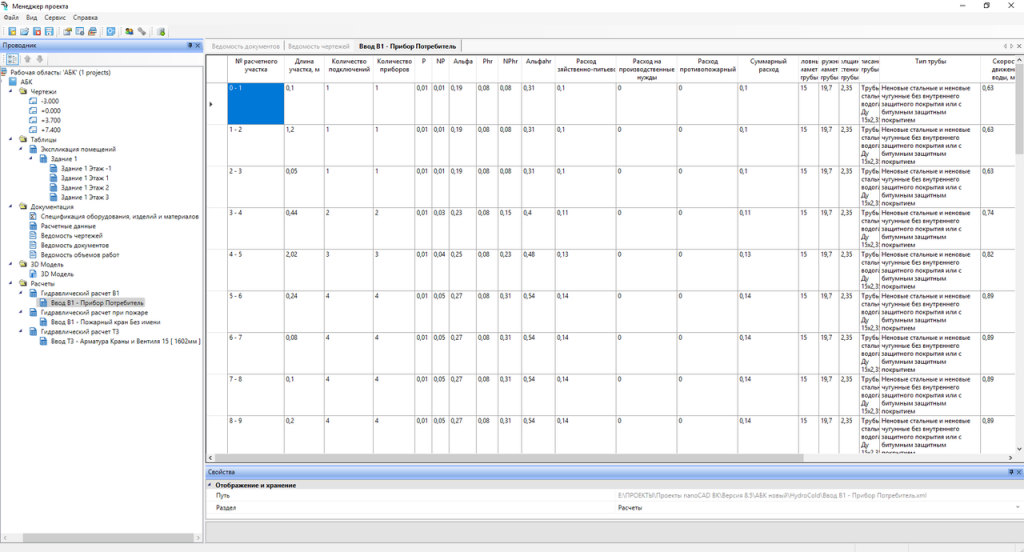

Гидравлический отчет
Project StudioCS Водоснабжение. Гидравлический отчет
После проведения расчета программа автоматически создает отчеты по водопроводным системам. Эти отчеты можно выгрузить в Excel.
Передача данных через IFC

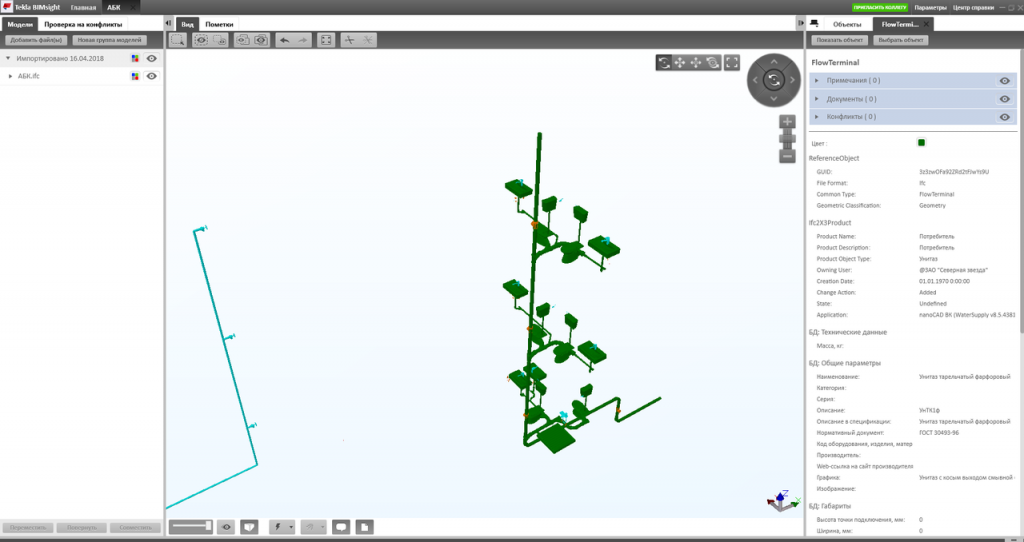

Project StudioCS Водоснабжение. Модель системы в формате IFC, открытая в Tekla BIMsight
Благодаря реализации экспорта в обменные файлы стандарта IFC информационные модели инженерных систем, выполненные в Project StudioCS Водоснабжение, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе, будь то ARCHICAD, Revit, Allplan или какая-либо другая.
Изменения в Project StudioCS Водоснабжение 2022
(в сравнении с версией 2021)
- Добавлена поддержка Autodesk AutoCAD 2022.
- Plug-in Engineering BIM Exchanger поддерживает Revit вплоть до версии 2022.
- Включена поддержка актуальной версии CADLib Модель и Архив.

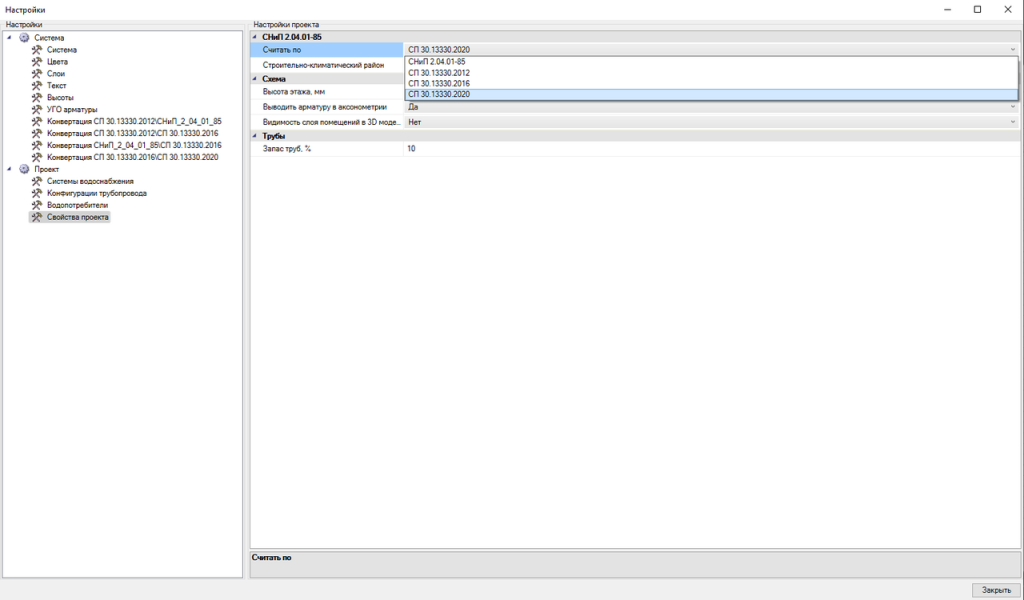

- Основное внимание при разработке Project Studio CS Водоснабжение 2022 было сосредоточено на реализации требований нового свода правил по проектированию внутреннего водопровода и канализации зданий СП 30.13330.2020, введенного с 01.07.2021 г.

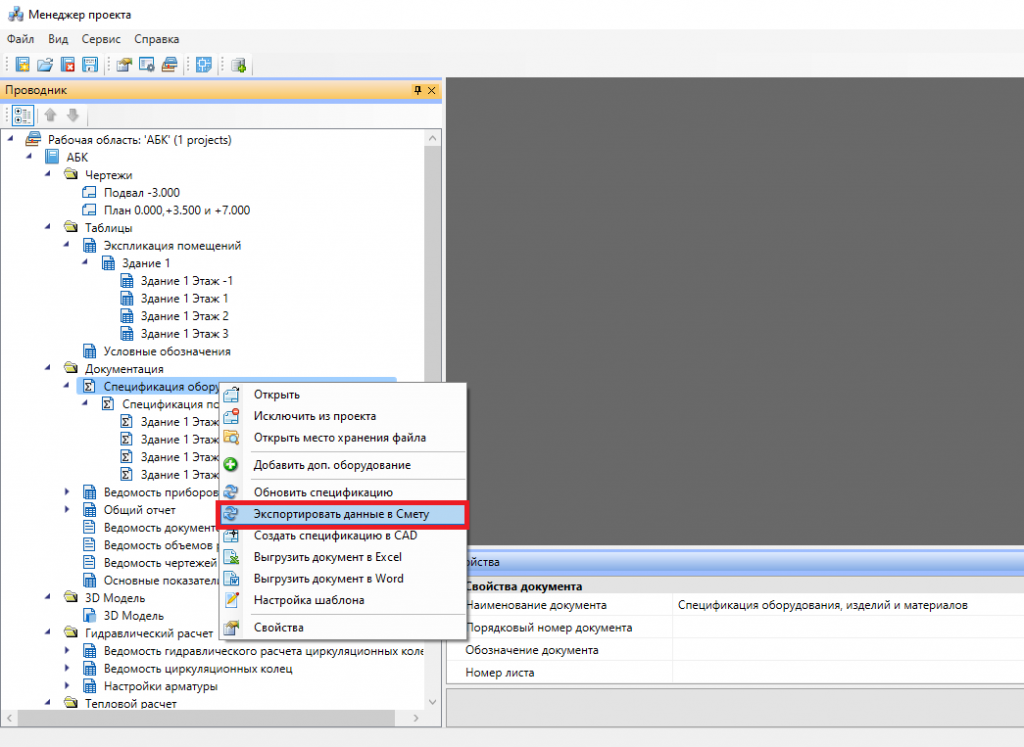

- Реализована интеграция со сметной системой ABC. В ABC экспортируется сформированная спецификация.

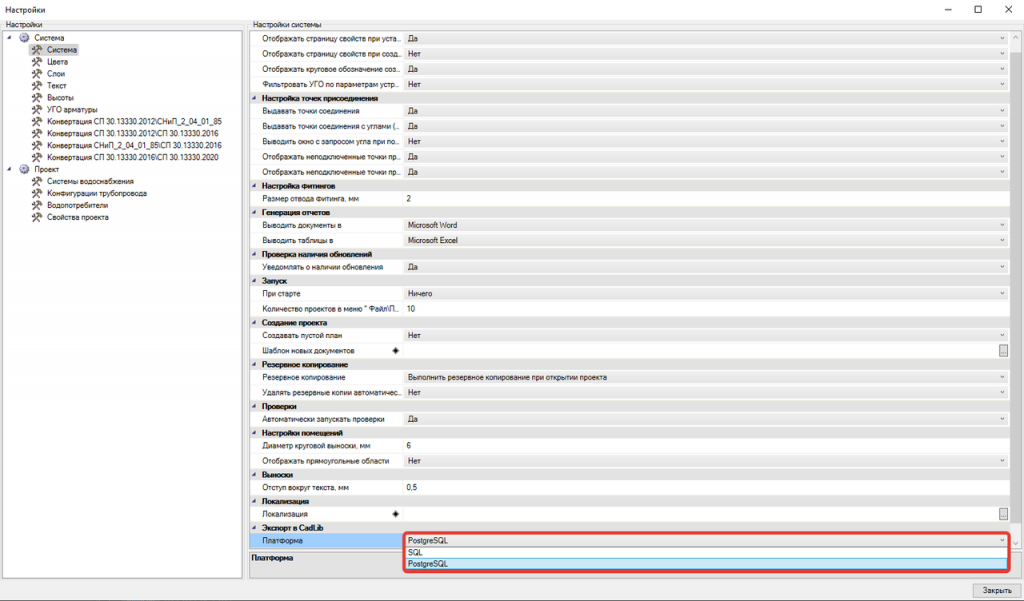

- Реализована поддержка СУБД PostgreSQL при выгрузке моделей в CADLib Модель и Архив.

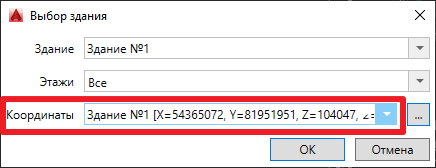

- Поддерживается возможность указать абсолютные координаты здания или сооружения при экспорте информационной модели в IFC, RBIM или *.dwg.
- Исправлен ряд неточностей, собранных online-системой регистрации ошибок.
