Платформа nanoCAD 26
|
|
Платформа nanoCAD — российская платформа для проектирования и моделирования объектов различной сложности. Поддержка форматов *.dwg и IFC делает ее отличным решением для совмещения САПР- и BIM-технологий. Функциональность платформы может быть расширена с помощью специальных модулей.
Платформа nanoCAD — не копирование западных технологий, а развитие собственного взгляда на инструменты САПР, призванные повысить эффективность российских проектных групп. Это привычный удобный интерфейс; прямая поддержка формата *.dwg; разработка дополнительных приложений (открытый API); полноценный инструмент разработки чертежей; САПР, настроенная под отечественные стандарты; совместимость с другими решениями и интеграция с NormaCS; платформа для BIM-решений.
Платформа nanoCAD — это коммерческая 2D/3D-САПР профессионального уровня. Использование Платформы nanoCAD в качестве ядра для разработки позволяет сосредоточиться на том, что действительно важно: на эффективных вертикальных решениях, которые требуются вашим клиентам.
Платформа nanoCAD поставляется в локальной и сетевой версии с временными и постоянными лицензиями.
Модули Платформы nanoCAD
Модули Платформы nanoCAD
Инженерная экосистема Платформы nanoCAD 22 объединяет в себе основной функционал и шесть дополнительных модулей:
- «СПДС»;
- «Механика»;
- «Топоплан»;
- «3D»;
- «Растр»;
- «Организация».
История сохранения файлов
Использование специальных системных переменных позволяет добиться полного контроля над сохранением документов и возможности в любой ситуации вернуть последние данные, а также настроить количество последних версий и продолжительность их хранения.
Оформление по российским стандартам
В отличие от зарубежных САПР, nanoCAD уже настроен под российские требования к оформлению документов. Пользователям больше не придется перенастраивать САПР или устанавливать дополнительные аддоны. В Платформе nanoCAD есть все необходимое для проектирования!
Основа для BIM-решений
Удобные каталоги палитры инструментов
Платформа nanoCAD располагает палитрой всех инструментов, необходимых для проектирования, включая блоки, таблицы и форматы. Пользователям предоставлена возможность дополнять палитру собственными инструментами и хранить их в быстром доступе.
Профессиональная работа с подложками
В качестве подосновы для проектирования Платформа nanoCAD может использовать различные форматы: *.dwf, *.pdf, облака точек, IFC, растровые форматы, а также многие другие.
Улучшенный редактор блоков
Уникальные возможности редактора позволяют упростить применение пользовательских библиотек объектов и сократить время разработки проекта.
Система масштабирования
Оформление чертежа удобно реализовано как в пространстве модели, так и в пространстве листа: нужный вид оформления подстраивается под масштаб видового экрана.
Удобный интерфейс и совместимость форматов

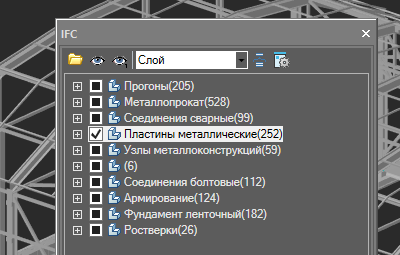

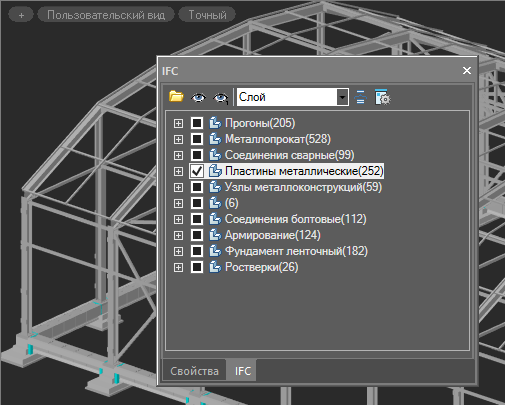

Импорт IFC позволяет использовать nanoCAD в качестве вьювера. Благодаря обновленной функции НОРМААУДИТ 2.0 вам будет доступна проверка атрибутов IFC-моделей на актуальность нормативных стандартов. Кроме того, Платформа nanoCAD может использоваться как база для BIM-приложений.
Уникальные возможности
Удобные каталоги палитры инструментов
Платформа nanoCAD располагает палитрой всех инструментов, необходимых для проектирования, включая блоки, таблицы и форматы. Пользователям предоставлена возможность дополнять палитру собственными инструментами и хранить их в быстром доступе.
Профессиональная работа с подложками
В качестве подосновы для проектирования Платформа nanoCAD может использовать различные форматы: *.dwf, *.pdf, облака точек, IFC, растровые форматы, а также многие другие.
Улучшенный редактор блоков
Уникальные возможности редактора позволяют упростить применение пользовательских библиотек объектов и сократить время разработки проекта.
Система масштабирования
Оформление чертежа удобно реализовано как в пространстве модели, так и в пространстве листа: нужный вид оформления подстраивается под масштаб видового экрана.
Удобный интерфейс и совместимость форматов
Платформа nanoCAD предлагает пользователю выбор между привычным (классическим) и современным (ленточным) интерфейсом. Удобное расположение инструментов, простая логика работы, совместимость с популярными САПР-форматами (*.dwg, *.dxf, *.dwt и др.) и командами делают ее лучшим выбором в качестве основной САПР.
Почему стоит выбрать Платформу nanoCAD?
Мы собрали лучшие инструменты в единой платформе. Прямая поддержка формата *.dwg позволит работать с ранее созданными чертежами и проектами. Универсальные инструменты прямого и параметрического трехмерного моделирования — создавать объекты сложной геометрической формы. Благодаря поддержке IFC и обновленной функции НОРМААУДИТ 2.0 вам будет доступна экспертиза BIM-моделей. А прямой импорт облаков точек раскроет возможности работы с цифровыми двойниками на стадии эксплуатации. Все это вы сможете найти в Платформе nanoCAD.
Высокопроизводительная графическая подсистема
Высокопроизводительная графическая подсистема
Для быстрой работы в 3D мы активно применяем многопоточность и вычисления на видеокартах. Для оптимизации широко используем аппаратные возможности вычислительных средств. А самое главное — мы всегда задействуем только новейшие достижения в области алгоритмов визуализации и вычислительной геометрии. Это позволяет создавать ПО с гораздо большей производительностью.
Основа для BIM-решений
Платформа nanoCAD используется как основа для BIM-решений. Интеграция с BIM-агрегаторами позволит организовать комплексную работу различных проектных групп. В качестве основы целесообразно использовать конфигурацию Платформа nanoCAD Standart, которая содержит профессиональные инструменты 3D-моделирования и функциональный модуль «СПДС» для оформления документации.
Открытый API
Создавайте модули и приложения, которые расширяют базовый функционал Платформы nanoCAD и превращают ее в отраслевой инструмент. Различные виды расчетов, импорт/экспорт данных, интеграция с инструментами документооборота и средствами решения многих других задач — все это может быть реализовано с помощью открытого API.
Модуль «СПДС»
Инструмент предназначен для интеллектуального оформления и редактирования чертежей в соответствии с российскими стандартами. Учтено более 20 норм оформления документации.
Условные обозначения
Условные обозначения
Нанесение отметок уровня, сварных швов, уклонов, форматов и т.п. не займет много времени, ведь каждый элемент оформления уже вычерчен по стандартам. Интеллектуальные «ручки» позволят видоизменить условное обозначение «по месту». Простой алгоритм команд делает инструменты СПДС не только полезными, но и приятными в работе.
Параметрические объекты
Архитектурные решения
Российские требования Системы проектной документации для строительства полностью реализованы в модуле «СПДС». Команды модуля интуитивно понятны, что позволяет быстро овладеть всем его функционалом. Встроенный Мастер объектов предоставляет возможность пополнять базу элементов собственными наработками. Модуль «СПДС» может использоваться совместно с вертикальными решениями на платформе nanoCAD.
В базу элементов СПДС включен внушительный набор наиболее часто используемых металлических профилей, сборных железобетонных изделий, деталей креплений. Каждый объект имеет параметры, соответствующие стандарту, ГОСТу, серии. Это позволяет ускорить процесс разработки документации, а функционал платформы обеспечивает возможность вывести параметры в таблицы и выноски.
Архитектурные решения
Специальные объекты модуля — оси, стены, колонны, окна, двери и т.п. — возьмут на себя большую часть работы по вычерчиванию плана; от пользователя потребуется только назначать параметры. Команда Помещение позволит автоматически сформировать различные ведомости и экспликации, а используя Менеджер проекта, можно получить 3D-модель здания и документацию в формате IFC.
Умное редактирование
Модуль содержит инструменты автоматизированного редактирования. Существует возможность объединить отдельные отрезки и тексты в таблицу nanoCAD. Утилита Нумерация объектов позволяет автоматически пронумеровать любой объект чертежа, команда Копировать фрагмент -увеличить/уменьшить выделенную графику, а Универсальный маркер — создать собственный объект с вычисляемыми свойствами.
Российские требования Системы проектной документации для строительства полностью реализованы в модуле «СПДС». Команды модуля интуитивно понятны, что позволяет быстро овладеть всем его функционалом. Встроенный Мастер объектов предоставляет возможность пополнять базу элементов собственными наработками. Модуль «СПДС» может использоваться совместно с вертикальными решениями на платформе nanoCAD.
Модуль «Механика»
Инженерное решение для проектирования изделий различной сложности и оформления конструкторской документации в соответствии с ЕСКД.
Гибкость настроек
Инженерное решение для проектирования изделий различной сложности и оформления конструкторской документации в соответствии с ЕСКД.
Гибкость настроек
Максимально удобная работа благодаря широким возможностям настроек. Инструменты оформления конструкторской и технологической документации можно адаптировать в соответствии с требованиями внутреннего нормоконтроля предприятия с учетом правил ЕСКД и ЕСТД.
База параметрических элементов

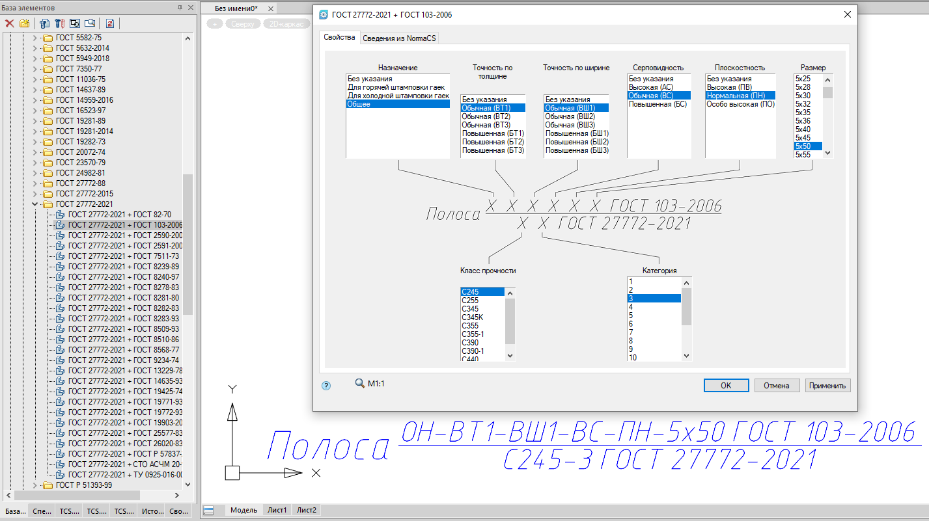

Модуль «Механика» предоставляет большой выбор параметрических стандартных элементов. В сочетании с возможностью создания пользовательских типовых элементов это позволяет значительно сократить сроки разработки проекта, максимально уменьшить объем рутинной работы и полностью сконцентрироваться на инженерном творчестве.
Автоматическое создание спецификаций
Обширный функционал для автоматического создания спецификаций по ГОСТу: простой, встраиваемой, электромонтажной, плазовой, групповых типов А и Б. Широкий спектр настроек позволяет учитывать особенности подготовки спецификаций на различных предприятиях, а также создавать пользовательские спецификации.
Проектирование зубчатых передач
Редактор технических требований
Специализированный модуль позволяет создавать высокоточные чертежи зацеплений с учетом множества параметров нагружения, специфики используемого материала деталей и других особенностей. В основу расчетного модуля положены ГОСТ 21354–87 и ГОСТ 16532–70, что обеспечивает возможность контролировать разработку на соответствие стандарту прочности и стандарту геометрии.
Редактор технических требований
Чертеж — это не только графика, но и техническое описание, которое зачастую бывает достаточно объемным. Встроенный редактор технических требований позволяет максимально быстро и в соответствии со стандартом оформлять текст на чертеже, делать ссылки на элементы оформления, а также вставлять в текст обозначения.
Модуль «Топоплан»
Инженерное решение для создания цифровой модели местности и подготовки чертежа к выпуску топографических планов. Область применения — объекты промышленного и гражданского строительства.
Исходные данные для создания ЦММ
Инженерное решение для создания цифровой модели местности и подготовки чертежа к выпуску топографических планов. Область применения — объекты промышленного и гражданского строительства.
Исходные данные для создания ЦММ

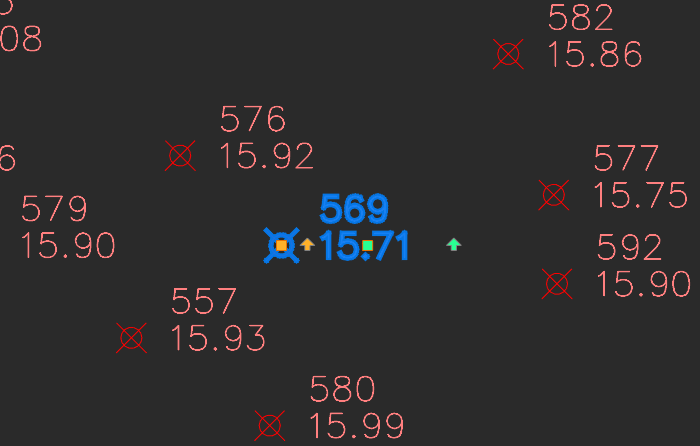

Для создания моделей рельефа в модуле «Топоплан» используются три основных источника данных:

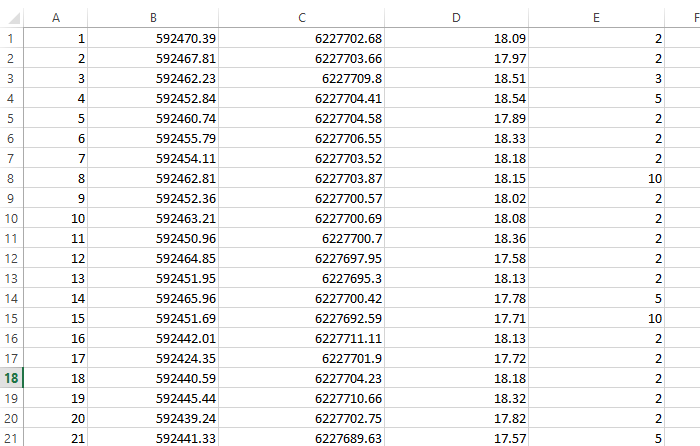

— импорт точек из текстового файла;
— импорт матрицы высот;
— выгрузка точек из ранее импортированного облака точек.
— импорт матрицы высот;
— выгрузка точек из ранее импортированного облака точек.
Экспорт и импорт форматов
Импорт из формата LandXML. Команда позволяет импортировать поверхность из формата LandXML. Как результат, в чертеже будет создан объект «Сеть».
Экспорт в формат LandXML. С помощью этой команды осуществляется экспорт поверхности (объекта «Сеть») в формат LandXML для использования в других приложениях.

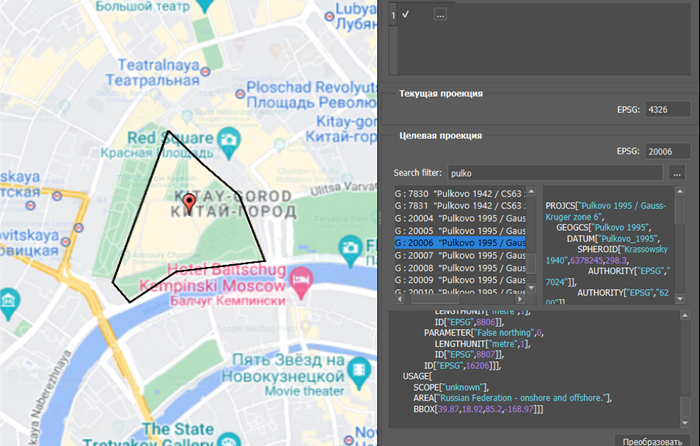

Импорт из ГИС. Импорт MIF- и SHP-файлов, создание в чертеже полилиний и точечных объектов.
Экспорт в ГИС. Создание MIF- и SHP-файлов на основе объектов чертежа.
Инструменты редактирования поверхностей
Средства отображения подготовленной модели рельефа
Текстуры и расчеты
Наложение плоской текстуры. Накладывает текстуру с облака точек на поверхность.
Наложение текстуры с растра для текстурирования поверхности с помощью растровых изображений.

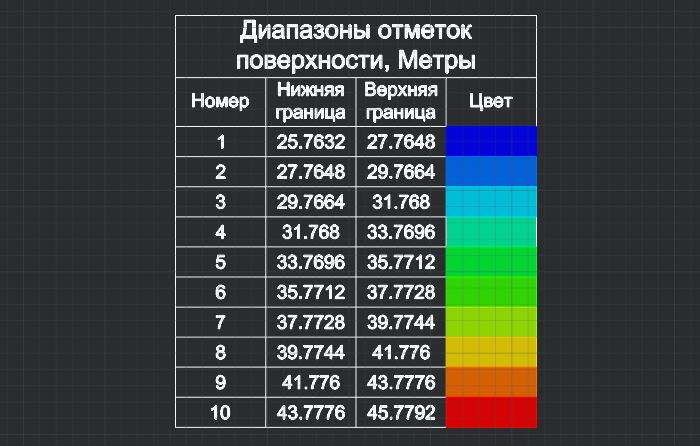

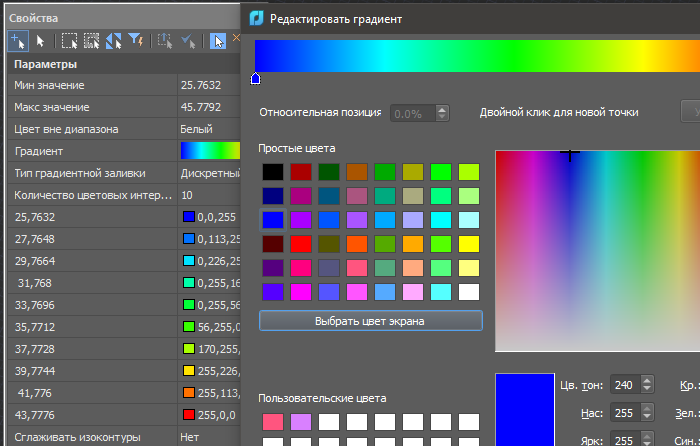

Раскраска сети по высоте. Градиентная заливка поверхности с учетом отметок Z.

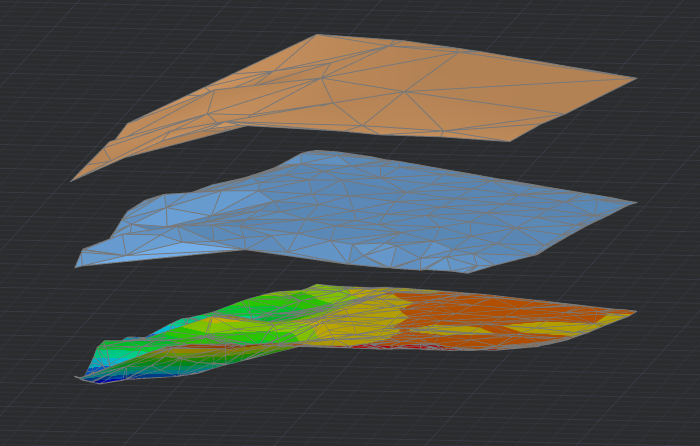

Расчет объема между моделями для расчета объема пересекающихся поверхностей: общего, различающегося и балансового.
Расчет объема поверхности (полный или внутри заданного контура).
Расчет площади поверхности.
Отрисовка условных топографических знаков масштабов 1:500, 1:1000, 1:2000, 1:5000
Импорт из ГИС. Импорт MIF- и SHP-файлов, создание в чертеже полилиний и точечных объектов.
Экспорт в ГИС. Создание MIF- и SHP-файлов на основе объектов чертежа.
Инструменты редактирования поверхностей
Инструменты для работы с поверхностями и подготовки к построению горизонталей:
— переброска и удаление граней (ребер);
изменение, добавление, перемещение и удаление точек;
— добавление структурной линии;
— оконтуривание сети (удаление граней по границе поверхности).
изменение, добавление, перемещение и удаление точек;
— добавление структурной линии;
— оконтуривание сети (удаление граней по границе поверхности).
Дополнительные команды для работы с поверхностью:

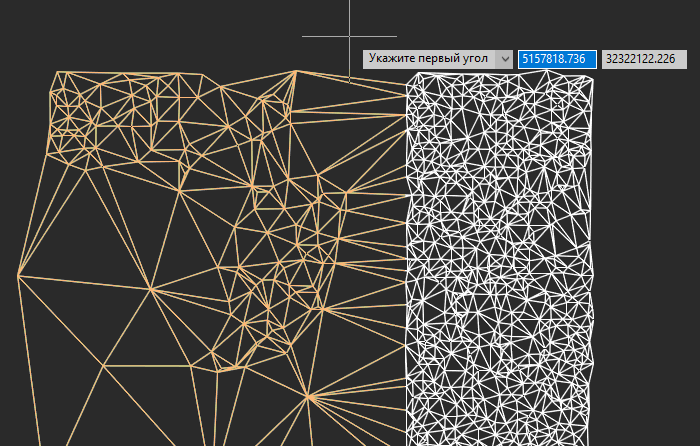

- разрезание сети для разделения сети (поверхности) на участки;
- классификация сети для отделения регионов поверхности (дорог, газонов и т.д.) от основной площадки.
Средства отображения подготовленной модели рельефа
Построение (удаление) горизонталей различной степени сглаженности.

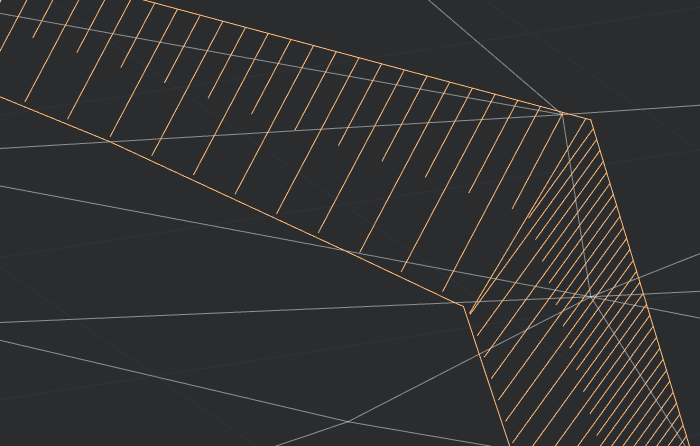

Простановка подписей и берг-штрихов по горизонталям.
Построение профильной линии. Создание 3D-линии по поверхности.
Дополнительные команды:
Простановка подписей и берг-штрихов по горизонталям.
Построение профильной линии. Создание 3D-линии по поверхности.
Дополнительные команды:
— проецирование линии на сеть;
— исправление нулевых отметок. Команда изменяет нулевые отметки (координаты Z) по 3D-полилинии.
— исправление нулевых отметок. Команда изменяет нулевые отметки (координаты Z) по 3D-полилинии.
Текстуры и расчеты
Наложение плоской текстуры. Накладывает текстуру с облака точек на поверхность.
Наложение текстуры с растра для текстурирования поверхности с помощью растровых изображений.
Раскраска сети по высоте. Градиентная заливка поверхности с учетом отметок Z.
Расчет объема между моделями для расчета объема пересекающихся поверхностей: общего, различающегося и балансового.
Расчет объема поверхности (полный или внутри заданного контура).
Расчет площади поверхности.

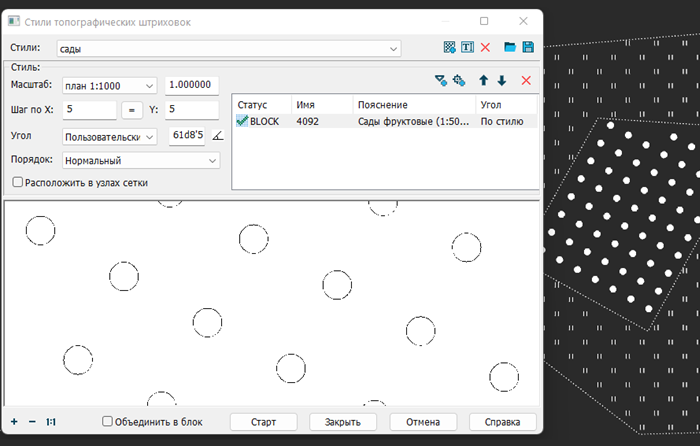

Отрисовка условных топографических знаков масштабов 1:500, 1:1000, 1:2000, 1:5000
База условных топографических знаков представлена точечными и линейными объектами. Может быть пополнена собственным разделом или дополнительной пользовательской базой.

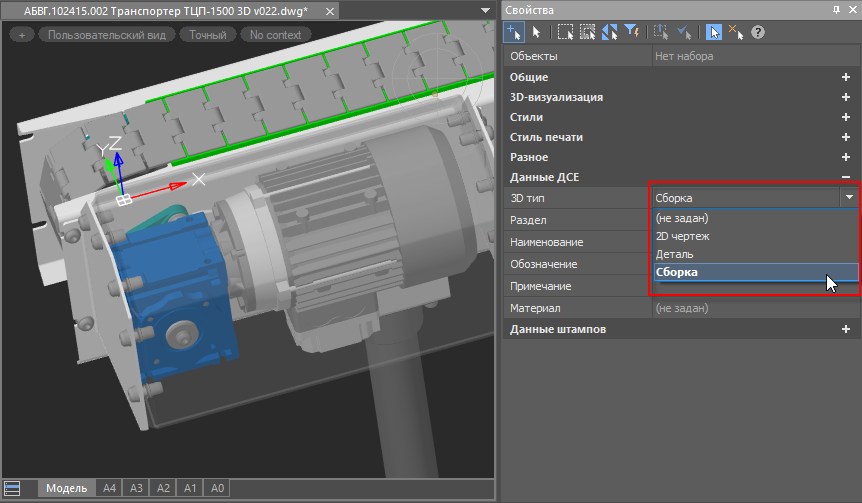

Модуль «3D»

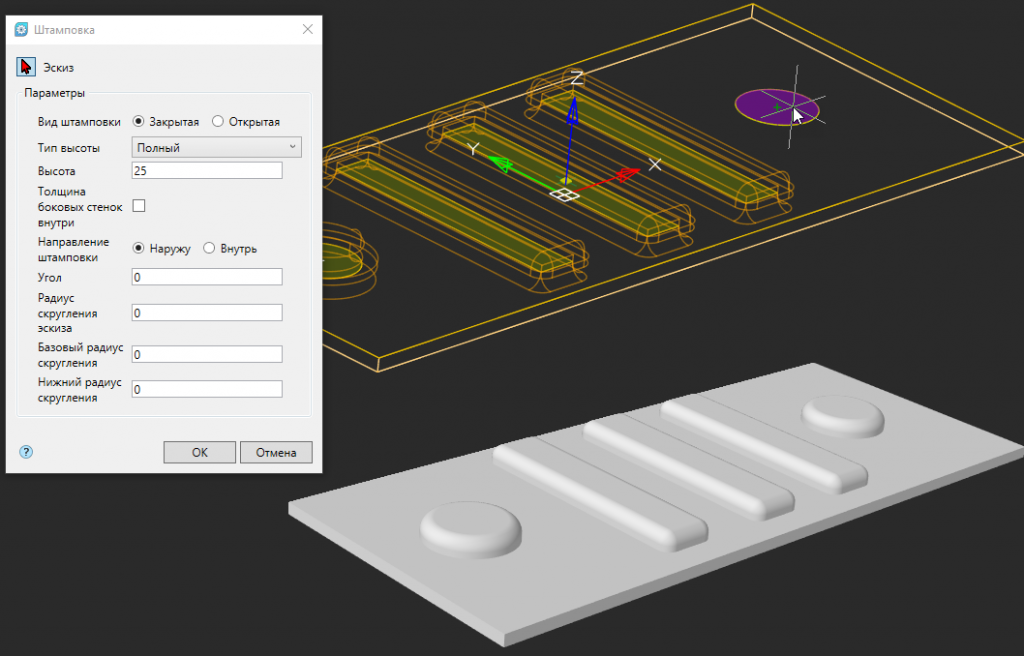

Многофункциональный модуль, объединяющий два фундаментальных подхода: параметрическое и прямое объемное моделирование.
Конвертация форматов
Параметризация
Ассоциативность 3D-моделей и чертежей
3D-зависимости
Конвертация форматов
Возможность конвертации в наиболее распространенные 3D-форматы (С3D, IGS, SAT, STEP, STL, JT, WRL, X_B, X_T) позволяет обмениваться информацией с большинством САПР. Любую модель, выполненную в nanoCAD с применением модуля «3D», можно передать на 3D-принтеры и станки с ЧПУ, используя функцию экспорта.
Параметризация

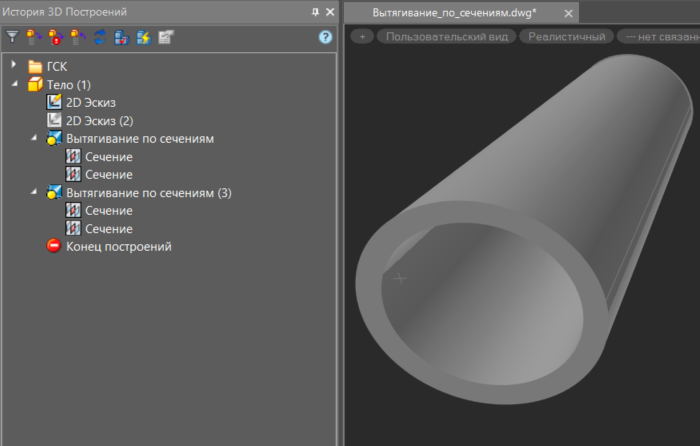

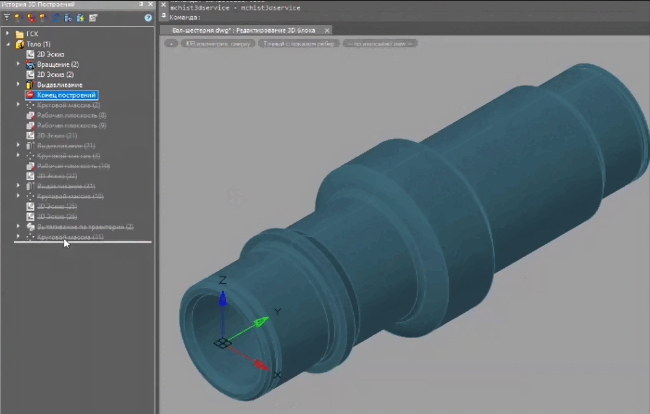

Широкие возможности формирования параметрических моделей позволяют создавать «умные» 3D-объекты, управляемые числовыми параметрами, а также накладывать геометрические ограничения, задавая условия изменения формы объектов. Вы можете прорабатывать различные исполнения и вариации как отдельной детали, так и сложных многокомпонентных сборок. Грамотное и продуманное использование параметризации значительно сокращает время моделирования и повышает эффективность.
Ассоциативность 3D-моделей и чертежей
Ассоциативная связь моделей и их проекций позволяет пользователям сконцентрироваться на проектировании в 3D-среде, уделяя внимание 2D-графике в основном лишь для оформления чертежей. Все изменения 3D-модели в любой момент будут отображаться и на чертежах, причем элементы оформления, внесенные в 2D-графику, также будут соответствовать этим изменениям.
3D-зависимости
Инструментарий 3D-зависимостей позволяет не только собирать сложные сборки из отдельных компонентов, но и, управляя параметрами разнесения, создавать демонстрационные модели, а также наглядные схемы сборок изделий. Пользователям доступны пять 3D-зависимостей: «Вставка», «Касание», «Симметрия», «Совмещение», «Угловая».

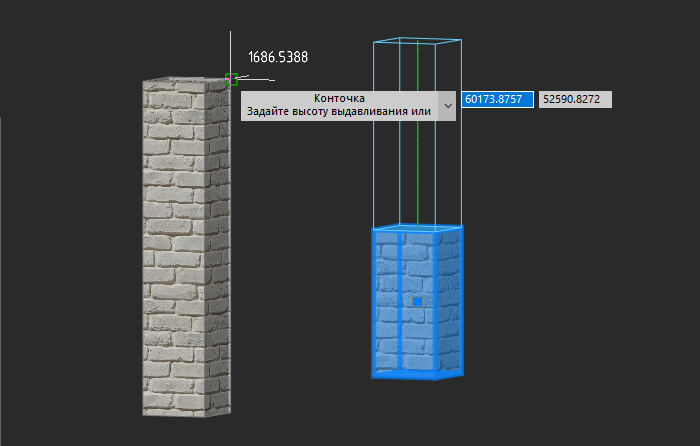

3D-примитивы

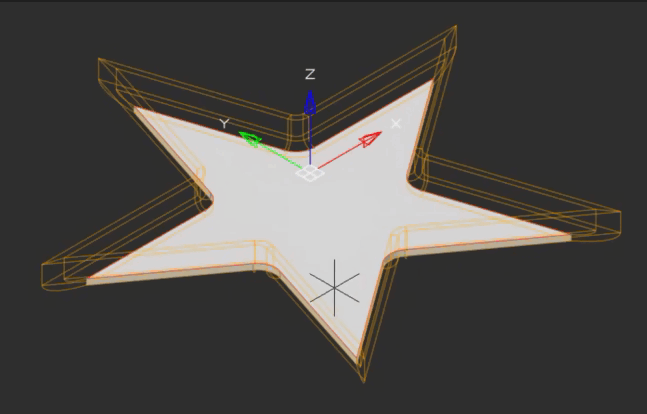

В режиме прямого моделирования доступны восемь типов 3D-примитивов — элементов, не требующих дополнительных 2D-построений. Выберите нужный 3D-примитив и задайте необходимые размеры — 3D-тело готово. Нужно изменить размер или форму — потяните за «ручки» в нужном направлении, и объект трансформируется. Инструменты прямого моделирования очень важны и удобны при концептуальном 3D-проектировании.
Модуль «Растр»
Современный инструмент инженера, предназначенный для коррекции растровых изображений и их последующей векторизации.
Автоматическая векторизация
Современный инструмент инженера, предназначенный для коррекции растровых изображений и их последующей векторизации.
Автоматическая векторизация
Автоматическая векторизация — это процедура, в ходе которой из исходного растрового изображения создаются векторные объекты: точки, отрезки, дуги, окружности, штриховки, тексты, символы и контуры. По результатам векторизации программа может распознавать типы линий, окружностей, дуг и полилиний, а также стрелки на отрезках и дугах.
Фильтрация монохромных изображений
В модуле «Растр» существует множество команд для фильтрации монохромных растровых изображений: сглаживание, утоньшение/утолщение, удаление «мусора», заливка разрывов в линиях, заливка «дырок», контур, инверсия, выделение объектов по типу и размеру. Применение этих команд не только улучшает качество, но и уменьшает объем растровых файлов.
Калибровка
Команда Калибровка позволяет устранить произвольные (линейные и нелинейные) искажения любых растровых изображений: цветных, монохромных, полутоновых. Этот инструмент часто применяется для выравнивания геодезических планов и карт в растровом формате. Калибровка исправляет ошибки, возникшие в результате деформации исходных графических материалов, а также появившиеся при сканировании.
Бинаризация и разделение цветов
Бинаризация и разделение цветов позволяют получить из цветных изображений монохромные растры, в которых объекты разного цвета (дороги, реки и др.) размещаются на отдельных монохромных слоях. Эффективность векторизации растра, полученного этим путем, выше, чем при черно-белом сканировании цветного изображения.
Работа с растрами любых типов
Интуитивно понятный модуль «Растр» предоставляет все необходимые инструменты для работы с растровыми монохромными, полутоновыми и цветными изображениями различной сложности. Широкая функциональность модуля и привязка к объектам растровых изображений дают возможность преобразовывать растры низкого качества в растры, близкие к качеству исходного чертежа.
Интуитивно понятный модуль «Растр» предоставляет все необходимые инструменты для работы с растровыми монохромными, полутоновыми и цветными изображениями различной сложности. Широкая функциональность модуля и привязка к объектам растровых изображений дают возможность преобразовывать растры низкого качества в растры, близкие к качеству исходного чертежа.
Модуль «Организация»
Организованная система управления, передачи и контроля настроек САПР согласно стандартам предприятия (СТП) на разработку, ведение и оформление электронной проектной документации.
Динамика управления
Организованная система управления, передачи и контроля настроек САПР согласно стандартам предприятия (СТП) на разработку, ведение и оформление электронной проектной документации.
Динамика управления
Управление всеми настройками осуществляется с рабочего места САПР-менеджера, который формирует комплекты настроек nanoCAD, распределяя их по группам пользователей. Кроме того, есть возможность оперативно вносить изменения. САПР-менеджер может управлять режимом обновления настроек на рабочих местах, исходя из того, насколько жестко сформулированы требования к соблюдению заданных стандартов.
Простота применения
Предусмотрена работа в нескольких проектах с различными стандартами. Все настройки автоматически копируются с сервера лицензий при запуске nanoCAD — достаточно лишь выбрать нужную группу. Существует возможность настроить работу из внешней сети, поэтому удаленные филиалы также смогут работать со стандартами предприятия. А если отсутствует интернет-подключение, nanoCAD начнет работу в соответствии с последней сохраненной конфигурацией.
Предусмотрена работа в нескольких проектах с различными стандартами. Все настройки автоматически копируются с сервера лицензий при запуске nanoCAD — достаточно лишь выбрать нужную группу. Существует возможность настроить работу из внешней сети, поэтому удаленные филиалы также смогут работать со стандартами предприятия. А если отсутствует интернет-подключение, nanoCAD начнет работу в соответствии с последней сохраненной конфигурацией.
Широкий спектр распространяемых настроек
Модуль также предусматривает возможность создания собственных режимов.
Модуль позволяет распространять файлы:
- настроек СТП (файлы формата *.dwg, шаблоны и стандарты (*.dwt, *.dws), штриховки (*.pat), настройки плоттеров и стилей печати (*.pc3, *.stb и *.ctb), шрифты (*.shx), скрипты (*.lsp);
- настроек программы (панели инструментов для ленточного и классического интерфейса (*.xml, *.cfg), расположение стандартных папок, настройки видеографики и т.д.);
- настроек объектов оформления (выноски, размеры, таблицы и т.д.).
Ювелирная настройка передачи данных
Модуль «Организация» позволяет задавать различные режимы работы: «мягкий» режим — пользователь может переопределить файлы корпоративных настроек, заменив их собственными; «средний» режим — пользователь может расширить корпоративные настройки добавлением своих шрифтов, штриховок и т.д.; «жесткий» режим — пользователь может использовать только файлы, заданные корпоративными настройками.
Простой и безопасный механизм работы
Механизм работы модуля «Организация» осуществляется тремя смысловыми единицами:
Механизм работы модуля «Организация» осуществляется тремя смысловыми единицами:
- рабочее место САПР-менеджера, где формируются файлы настроек;
- сервер с централизованным хранилищем настроек и информацией о рабочих местах пользователей;
- рабочие места пользователей.
- САПР-менеджер публикует настройки на сервере организации в папке с доступом по FTP-протоколу.
Что нового в Платформе nanoCAD 26
Работа со сложной геометрией без ошибок и лишних кликов

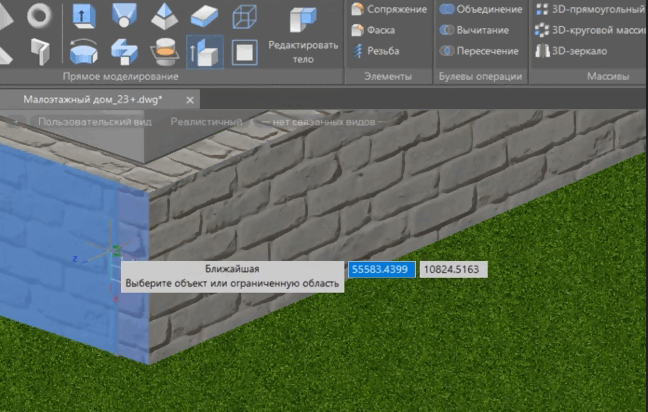

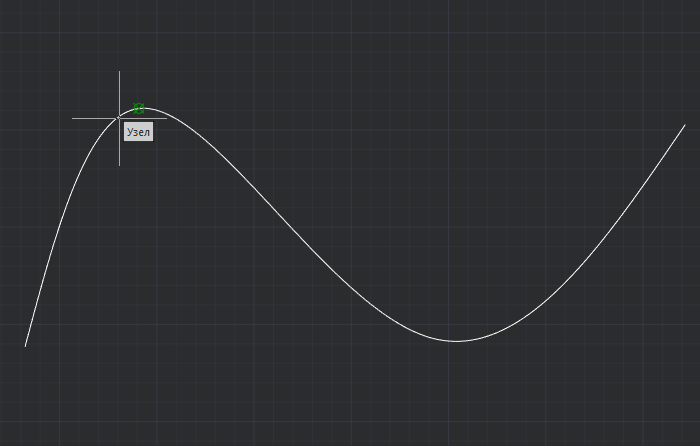

Новое поколение объектных привязок с расширенными настройками: ограничение срабатывания, подсветка объектов, отображение всех точек, упрощенные значки, временные линии для дуг, расширенное пересечение и привязка только к верхнему объекту в 3D.
Почему это важно: больше контроля и предсказуемости при создании и редактировании геометрии и 3D-чертежей.
Умные пересечения
Режим «Расширенное пересечение» позволяет автоматически находить точки пересечения, как если бы объекты были продлены.
Почему это важно: возможность быстро находить точки пересечения без продления или редактирования объектов, экономя время при построении вспомогательной геометрии и корректировке чертежей.
Высокая точность построений

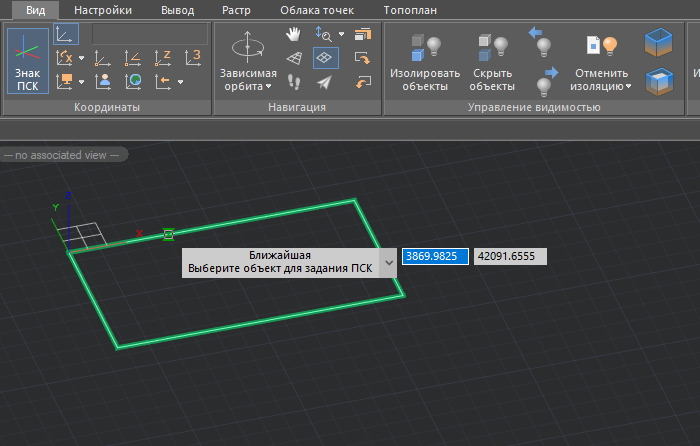

Возможность выбора отсчета полярных углов (от оси X или от последнего сегмента) и отслеживания направлений к габаритным точкам текстов.
Почему это важно: выше точность построений, быстрее работа с геометрией и текстами – углы и направления контролируются интуитивно, без расчетов и дополнительных построений.
Более быстрый доступ к настройкам и командам

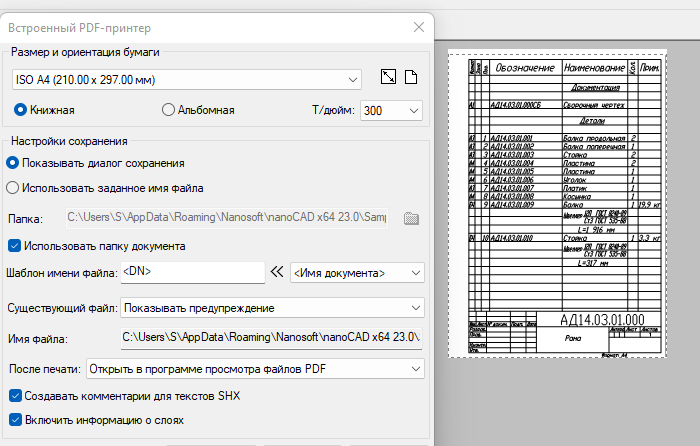

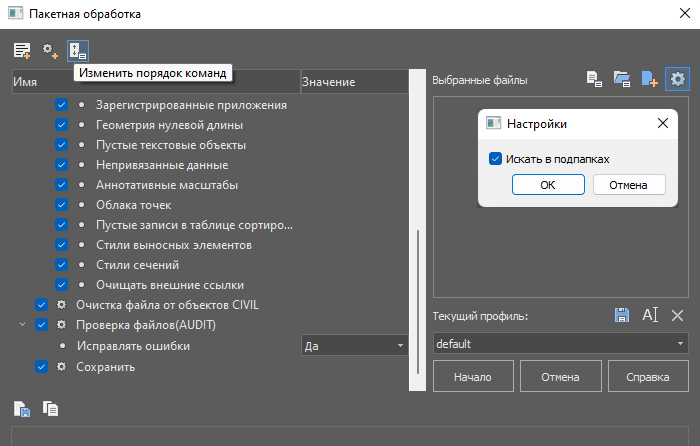

Переработаны ключевые диалоги: настройки, очистка, печать, стили, менеджер листов, проверка стандартов, блоки, производительность видеосистемы и др., с улучшенной визуализацией подсказок и сообщений.
Почему это важно: оптимизированный интерфейс, более понятная работа даже в сложных сценариях.

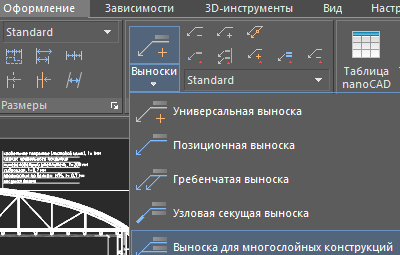

Единый стиль оформления
Команда ConvMLeaderToUniversal для конвертации мультивыносок в универсальные выноски nanoCAD.
Почему это важно: возможность быстро привести старые или импортированные чертежи к единому стилю оформления без ручного пересоздания выносок.
Автоматическое разбиение больших таблиц
Команда sptblsplit для дробления больших таблиц на страницы без ручной доработки.
Почему это важно: упрощает оформление и печать, что особенно удобно при использовании систем документооборота.

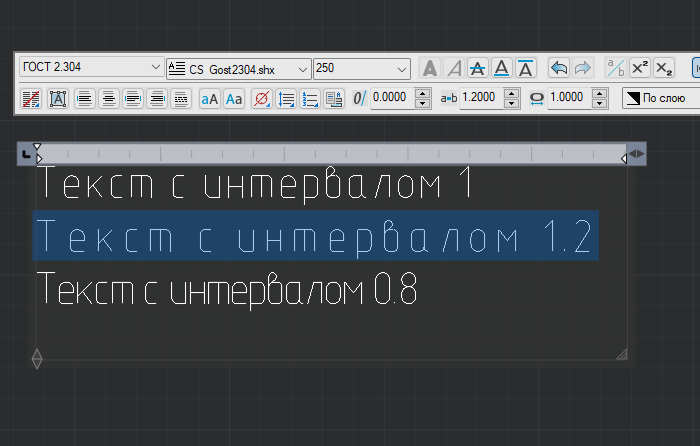

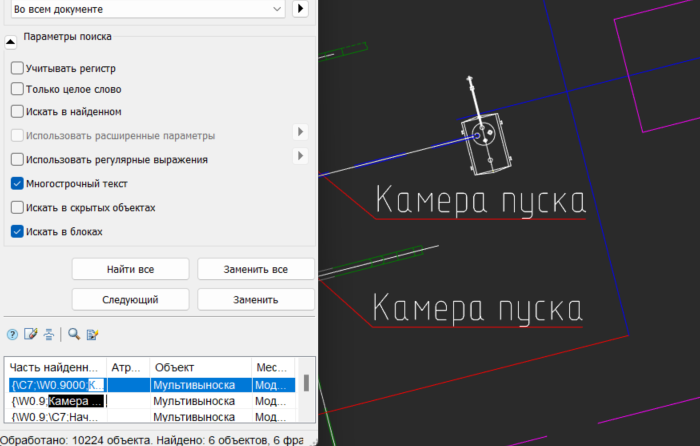

Улучшенная работа с текстами
Добавлены новые возможности работы с текстом: маскирование и демаскирование фона за текстом с использованием маски или фигуры, сброс индивидуального форматирования многострочного текста к параметрам текстового стиля, а также автонумерация текстовых объектов и атрибутов с выводом номера в виде префикса, суффикса или с заменой текста. Также доступны выравнивание текстов и многострочных текстов по горизонтали, вертикали и под углом.
Почему это важно: ускоряет выпуск чертежей.
Соответствие стандартам оформления
Команды CENTERLINE и CENTERMARK для быстрого создания осевых линий и маркеров центров без ручного построения вспомогательной геометрии.
Почему это важно: оперативное и корректное обозначение осей и центров элементов.
Новое поколение объектных привязок с расширенными настройками: ограничение срабатывания, подсветка объектов, отображение всех точек, упрощенные значки, временные линии для дуг, расширенное пересечение и привязка только к верхнему объекту в 3D.
Почему это важно: больше контроля и предсказуемости при создании и редактировании геометрии и 3D-чертежей.
Умные пересечения
Режим «Расширенное пересечение» позволяет автоматически находить точки пересечения, как если бы объекты были продлены.
Почему это важно: возможность быстро находить точки пересечения без продления или редактирования объектов, экономя время при построении вспомогательной геометрии и корректировке чертежей.
Высокая точность построений
Возможность выбора отсчета полярных углов (от оси X или от последнего сегмента) и отслеживания направлений к габаритным точкам текстов.
Почему это важно: выше точность построений, быстрее работа с геометрией и текстами – углы и направления контролируются интуитивно, без расчетов и дополнительных построений.
Более быстрый доступ к настройкам и командам
Переработаны ключевые диалоги: настройки, очистка, печать, стили, менеджер листов, проверка стандартов, блоки, производительность видеосистемы и др., с улучшенной визуализацией подсказок и сообщений.
Почему это важно: оптимизированный интерфейс, более понятная работа даже в сложных сценариях.
Единый стиль оформления
Команда ConvMLeaderToUniversal для конвертации мультивыносок в универсальные выноски nanoCAD.
Почему это важно: возможность быстро привести старые или импортированные чертежи к единому стилю оформления без ручного пересоздания выносок.
Автоматическое разбиение больших таблиц
Команда sptblsplit для дробления больших таблиц на страницы без ручной доработки.
Почему это важно: упрощает оформление и печать, что особенно удобно при использовании систем документооборота.
Улучшенная работа с текстами
Добавлены новые возможности работы с текстом: маскирование и демаскирование фона за текстом с использованием маски или фигуры, сброс индивидуального форматирования многострочного текста к параметрам текстового стиля, а также автонумерация текстовых объектов и атрибутов с выводом номера в виде префикса, суффикса или с заменой текста. Также доступны выравнивание текстов и многострочных текстов по горизонтали, вертикали и под углом.
Почему это важно: ускоряет выпуск чертежей.
Соответствие стандартам оформления
Команды CENTERLINE и CENTERMARK для быстрого создания осевых линий и маркеров центров без ручного построения вспомогательной геометрии.
Почему это важно: оперативное и корректное обозначение осей и центров элементов.
Назад в раздел
